IP66 IK09 LED-Straßenlaterne: Was die Bewertungen bedeuten und wie man sie auswählt

Als eine Küstenstadt in Südostasien 178 Leuchten für eine neue Ringstraße ausschrieb, erforderte die Spezifikation die Schutzart IP66 und IK09 für jede LED-Straßenlaterne. Die Klausel war kein Papierkram: Salzhaltiger Wind, Monsunspray und Trümmer aus routinemäßigen Wartungsarbeiten hatten bereits dazu geführt, dass zwei ältere Anlagen innerhalb von drei Saisons vorzeitig ausgetauscht werden mussten. Stirb IP66 IK09 LED-Straßenleuchte Die Anforderung war eine direkte Antwort auf messbare, vorhersehbare Fehlerarten.

Was IP66 und IK09 auf einem Datenblatt für LED-Straßenlaternen bedeuten

IP66 und IK09 sind zwei unabhängige Klassifizierungen, die definieren, wie gut eine Leuchte Staub, Wasser und mechanische Einwirkungen widersteht. IP66 stammt aus der IEC 60529 und beschreibt den Gehäuseschutz. IK09 stammt aus der IEC 62262 und beschreibt die Schlagenergiebeständigkeit. Sie beantworten verschiedene Fragen: IP66 sagt Ihnen, was das Gehäuse fernhält, und IK09 sagt Ihnen, wie viel physikalische Kraft das Gehäuse absorbieren kann, bevor die optische Kammer bricht.

Der IP66-Code, entschlüsselt

Die erste Ziffer von IP66, 6, bedeutet staubdichte Konstruktion, bestätigt in einem 8-stündigen Staubkammertest, bei dem kein Staub in das Gehäuse eindringt. Die zweite Ziffer, 6, bedeutet Schutz vor starken Wasserstrahlen, durch Besprühen der Armatur aus einer 12,5-mm-Düse mit einem Druck von 100 kPa aus 3 Metern Entfernung für mindestens 3 Minuten. Das ist die höchste Strahlschutzklasse unterhalb der Schutzklassen IP67 und IP68.

Wurde IK09 hinzufügt, war IP66 nicht möglich

IP-Ratings ignorieren physische Gewalt. Eine Halterung kann staub- und wasserdicht sein und dennoch brechen, wenn ein Leiter dagegen fällt oder ein Mäher Schmutz auf die Linse schleudert. IK09 steht für eine Aufprallenergie von 10 Joule, eine Stufe unter der maximalen Industriebewertung IK10 bei 20 Joule und zwei Stufen über IK07 bei 2 Joule. Das Gehäuse, die Linse und die Dichtung müssen diesen Schlag absorbieren, ohne den Schutz oder die optische Ausrichtung zu verlieren.

Warum Straßenprojekte eine IP66 IK09 LED-Straßenlaterne erfordern

Straßenbeleuchtung kann aus drei vorhersehbaren Gründen auftreten: Staubbelastung, Wassereintritt und Aufprallschäden. Die LED-Straßenlaternenspezifikation IP66 IK09 deckt alle drei mit einem einzigen Gehäusedesign ab.

• Monsun- und Taifun-Korridore: Gischt von vorbeifahrenden Lastwagen bei starkem Regen überschwemmt Gehäuse mit Schutzart IP65 innerhalb von zwei bis drei Regenzeiten.
• Staub- und Sandzonen: Feine Partikel dringen durch unversiegelte Lüftungsspalte ein, bedecken die optischen Oberflächen und verringern mit der Zeit die nutzbare Lichtleistung um 20 bis 30 Prozent.
• Geringe Montagehöhen: Unterführungen, Tunnel und Radwege sind der Gefahr von Ballschlägen, herumgeworfenen Gegenständen und unbeabsichtigtem Kontakt ausgesetzt.
• Wartungszugang: Leitern und heruntergefallene Werkzeuge während des Fahreraustauschs beschädigen Gehäuse mit einer Bewertung unter IK08.

Wo eine IP66 IK09 LED-Straßenlaterne ihren Preis verdient

Die Kombination verdient ihren Preisaufschlag an Standorten, an denen die Exposition aggressiv und der Zugang für Reparaturen teuer ist.

Küstenstraßen und Straßen mit hoher Luftfeuchtigkeit

Salzhaltige Luft beschleunigt die Korrosion, Feuchtigkeit sobald in den Fahrerraum gelangt. Ein staubdichtes, strahlwassergeschütztes Gehäuse hält interne Verbindungen über die gesamte Nennlebensdauer trocken. Die Savanna-Serie von Jiangsu Dingrui Lighting Technology Co., Ltd. deckt 30 W bis 240 W mit den Schutzarten IP66 und IK09 ab und eignet sich daher direkt für Küstenstraßen, Mautstellen und Hochstraßen in entwickelten Klimazonen.

LED-Straßenlaternen der SAVANNA-Serie mit Schutzart IP66 und IK09 Diese Leuchte wurde für Küsten- und Autobahnumgebungen entwickelt und bietet ein staubdichtes und strahlwassergeschütztes Gehäuse, werkzeuglose Wartung und ein korrosionsbeständiges Druckgussgehäuse. Der einstellbare Winkel und optionale Sensoren passen sich den unterschiedlichen Anforderungen der Straßenbeleuchtung an. Produkt anzeigen →

Industriegebiete und Autobahnkorridore

Starker LKW-Verkehr, Vibrationen und Schwebeteilchen belasten Geräte ohne vollständig abgedichtete Optik. Verstreuter Kies und Ladeausrüstung berühren Gehäuse auf Straßenniveau, daher ist die Aufprallklasse wichtig. Die Nova-Serie verbessert die Schlagfestigkeitsklasse auf IK10 in einem modularen IP66-Gehäuse und ihr abnehmbares optisches Modul vereinfacht die Reinigung und den Treiberaustausch, ohne den gesamten Arm anzuheben.

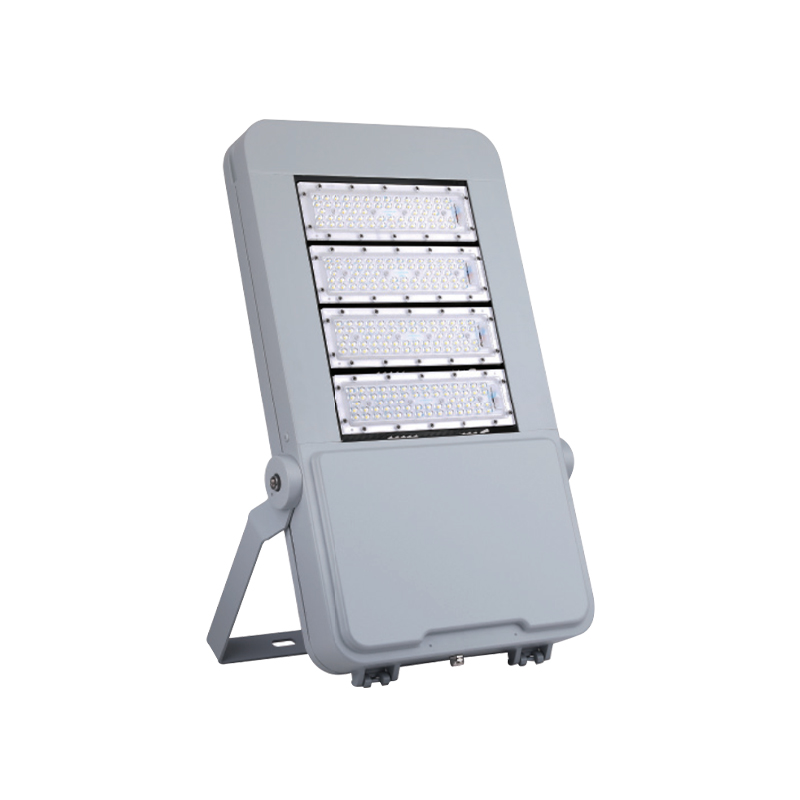

Modulare LED-Straßenleuchte der NOVA-Serie mit IK10-Schlagfestigkeit Mit einem modularen Motor und einem werkzeuglosen Getrieberaum vereinfacht diese Straßenlaterne Wartung und Aufrüstung. Sein IP66-Gehäuse und die IK10-Einstufung eignen sich für anspruchsvolle Straßen, während die verstellbare Montage den seitlichen Einstieg und die Installation von oben unterstützt. Produkt anzeigen →

Öffentliche Räume, Unterführungen und gemischt genutzte Straßen

Wo sich Fußgänger, Radfahrer und Wartungsfahrzeuge den Raum teilen, reduziert ein IK09-Gehäuse die Austauschhäufigkeit und das Sicherheitsrisiko, dass zerbrochene Linsen Schmutz abgeben. In Unterführungen sammelt sich außerdem Verkehrsstaub an, sodass die staubdichte Konstruktion die fotometrische Leistung zwischen den Reinigungszyklen aufrechterhält.

Überprüfen Sie also eine IP66 IK09-LED-Straßenlaterne anhand ihrer Nennwerte

Eine auf einem Datenblatt aufgedruckte Bewertung ist eine Behauptung, kein Beweis. Für die Verifizierung sind akkreditierte Prüfberichte, sichtbare Konstruktionsnachweise und eine Dokumentation erforderlich, in der das genaue Modell aufgeführt ist, das Sie kaufen möchten.

Die drei Testenberichte, auf die es ankommt

Was ist am Gerät selbst zu prüfen?

Achten Sie auf eine durchgehende Dichtungslinie zwischen Gehäuse und Linse, auf Edelstahl- oder beschichtete Befestigungselemente und auf eine Treiberablage, die versiegelt bleibt, wenn sie für Wartungsarbeiten geöffnet wird. Die übliche Konstruktion dieser Klasse ist ein Aluminiumgussgehäuse mit Pulverbeschichtung, und Polycarbonatlinsen überstehen die IK09-Energie besser als Glas.

Auswahlparameter, die über die IP66 IK09-Spezifikation hinaus von Bedeutung sind

Schutzklassen erhalten einen festen Platz in der engeren Auswahl; Effizienz und optisches Design gewinnen das Projekt. Zwei IP66 IK09 LED-Straßenlaternenprodukte mit derselben Wattzahl können sich um 60 lm/W unterscheiden und sehr unterschiedliche Mengen an nützlichem Licht auf der Straßenoberfläche liefern.

• Lichtausbeute: 120–180 lm/W trennt Basis- und Premium-Klasse bei identischer Wattzahl.
• Optische Verteilung: Kurze, mittlere und lange Verteilungen passen sich dem Mastabstand und der Straßenklasse an, anstatt Licht auf Gebäudefassaden zu streuen.
• Überspannungsschutz: 10-kV-Gleichtaktschutz verhindert Blitzausfälle bei Fahrten auf offener Straße.
• Lebensdauer: Achten Sie auf eine L70-Einstufung über 50.000 Stunden bei einer Referenzumgebungstemperatur von 25 °C.
• Fahrerzugang: Modulare Ablagen verkürzen einen typischen Wartungsbesuch von einer Stunde auf zehn Minuten.

Für Projekte, die eine Familie von 30-W-Nebenstraßen in Wohngebieten auf 400-W-Hauptstraßen standardisieren müssen, behält die robuste Venus-Serie den D60-mm-Montagestandard bei, der von Autobahnbehörden verwendet wird, und deckt den gesamten Leistungsbereich ab.

Robuste LED-Straßenlaterne der VENUS-Serie für Anwendungen mit 60 bis 400 Watt Diese Hochleistungsleuchte deckt einen breiten Leistungsbereich mit einer gleichmäßigen, asymmetrischen Optik ab, um Blendung zu reduzieren. Sein werkzeugloses Wartungsdesign und der langlebige Kühlkörper sorgen für eine lange Lebensdauer und niedrige Gesamtbetriebskosten für Ausfallstraßen. Produkt anzeigen →

Das Überlebensgespräch endet dort, wo das Designgespräch beginnt: Wie eine Leuchte die Straße bei Nacht gestaltet, gehört zu der umfassendenren Disziplin von Effiziente Stadtbeleuchtung . Schutzklassen sind die Voraussetzung, nicht die gesamte Spezifikation.

Häufig gestellte Fragen zu IP66 IK09 LED-Straßenlaternen

Kurze Antworten auf die Fragen, die Käufer am häufigsten stellen, bevor sie eine Spezifikation genehmigen.

Bedeutet die Schutzart IP66, dass das Gerät untergetaucht werden kann?

Nein. IP66 gilt für starke Wasserstrahlen, nicht zum Eintauchen. Leuchten, die Überschwemmungen oder stehendes Wasser überstehen müssen, erfordern IP67 oder IP68, einschließlich definierter Eintauchtests.

Ist IK10 für die Straßenbeleuchtung immer besser als IK09?

Nicht automatisch. Das IK10-Gehäuse ist schwerer und teurer, da 20 Joule Schutz dickere Wände und einen stärkeren Linsenhalt erfordern. Für typische Straßenbelastungen, einschließlich Schmutz und geringfügigem Vandalismus, ist IK09 ausreichend. Reservieren Sie IK10 für Hochrisikostandorte wie ebenerdige Installationen und Unterführungen mit häufigen vorsätzlichen Beschädigungen.

Wie bestätigte ich, dass ein Lieferant tatsächlich IP66- und IK09-Tests durchführte?

Fordern Sie Testberichte von einem nach ISO/IEC 17025 akkreditierten Labor an, bestätigen Sie die Übereinstimmung der Modellnummern und überprüfen Sie das Testdatum. Stellen Sie dann sicher, dass die Produktionsserie das gleiche Dichtungsmaterial und das gleiche Gussverfahren wie das getestete Muster verwendet.

Welche Wattleistung geben die meisten IP66 IK09-LED-Straßenlaternenprojekte an?

Wohnstraßen verbrauchen üblicherweise 30 bis 60 W, Sammelstraßen 100 bis 150 W, Ausfallstraßen 200 bis 300 W und Schnellstraßen 300 bis 400 W. Die Schutzart bestimmt nicht die Wattzahl; Straßenklasse, Masthöhe und optische Verteilung.
