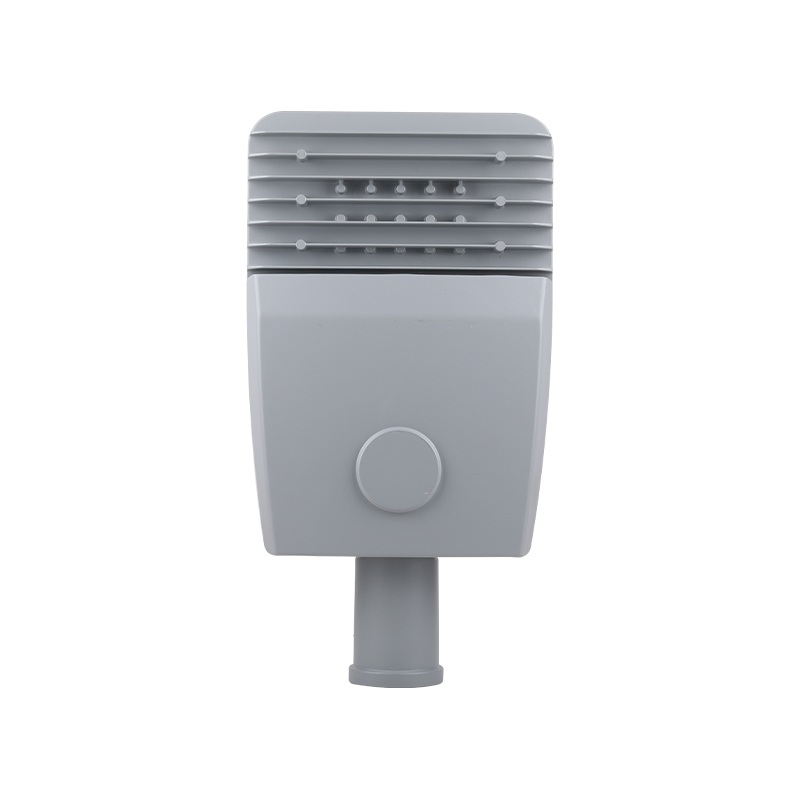

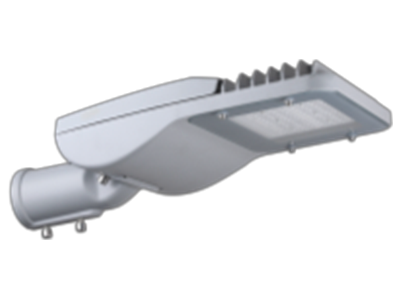

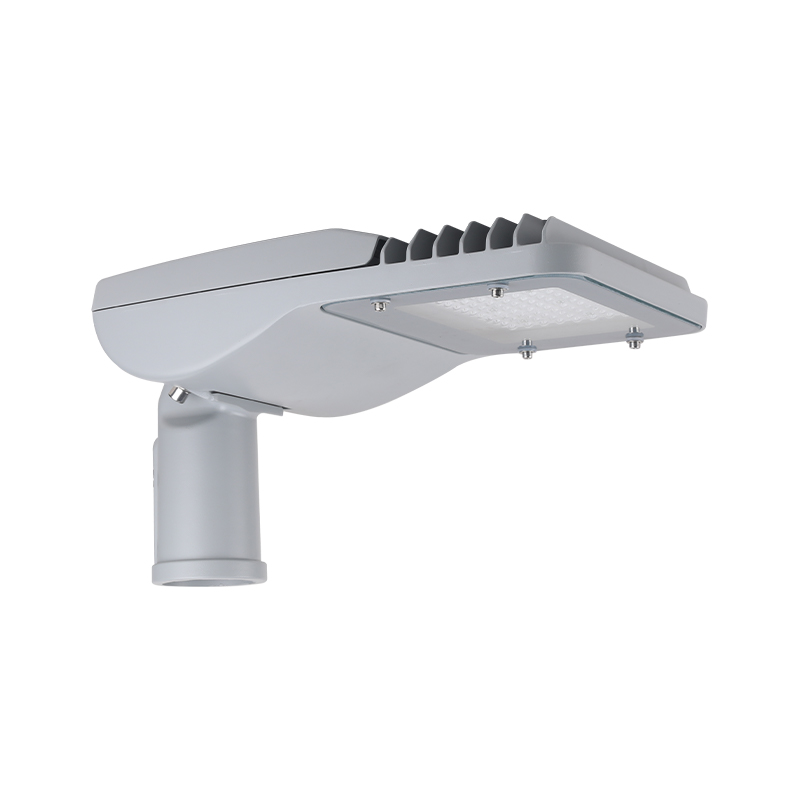

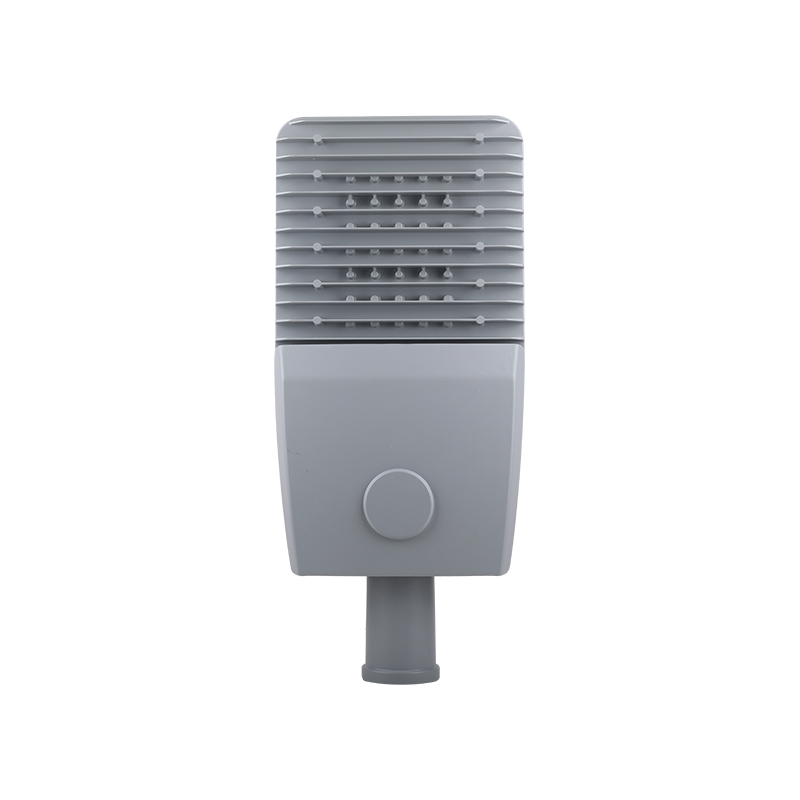

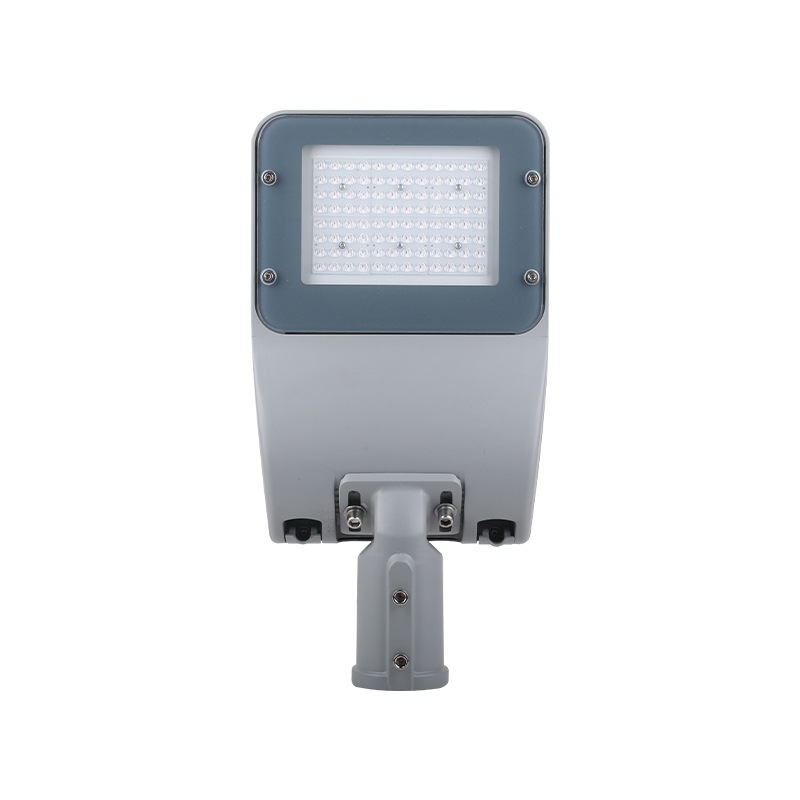

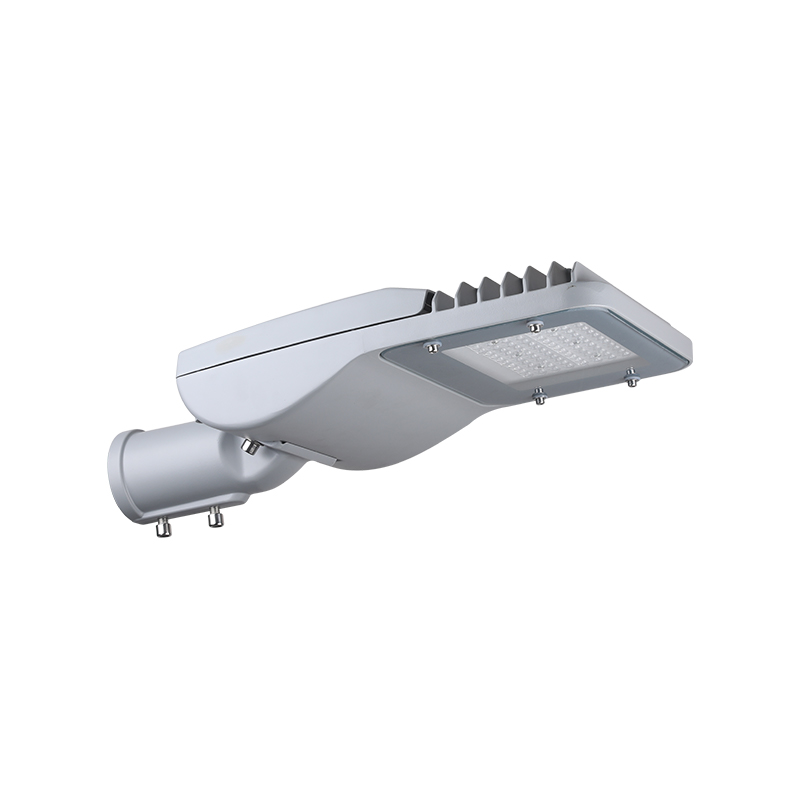

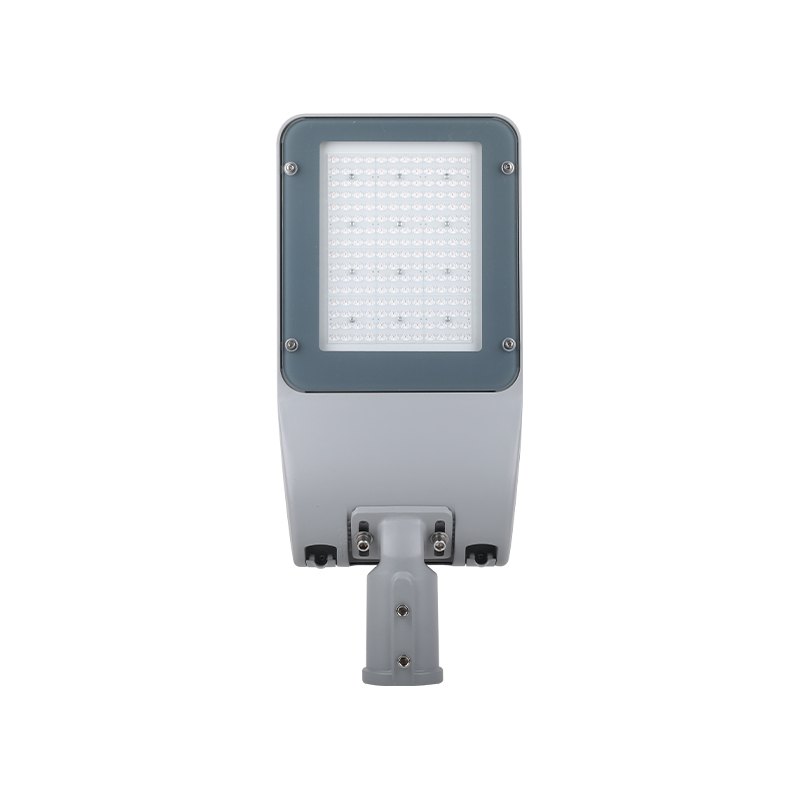

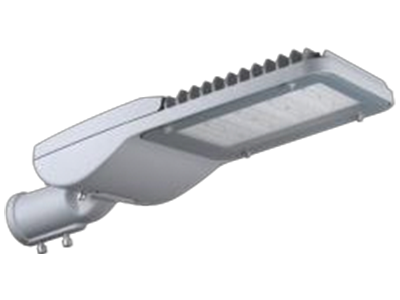

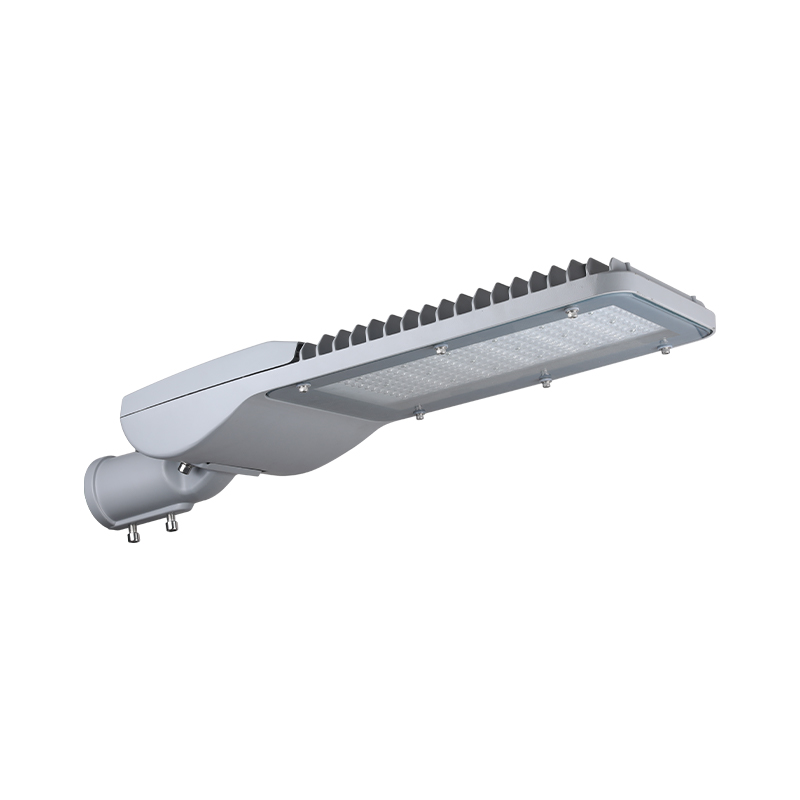

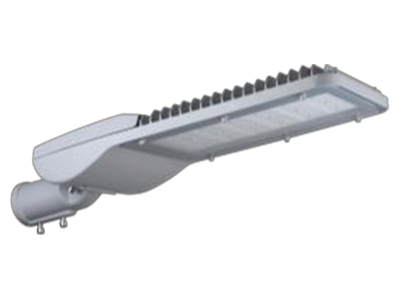

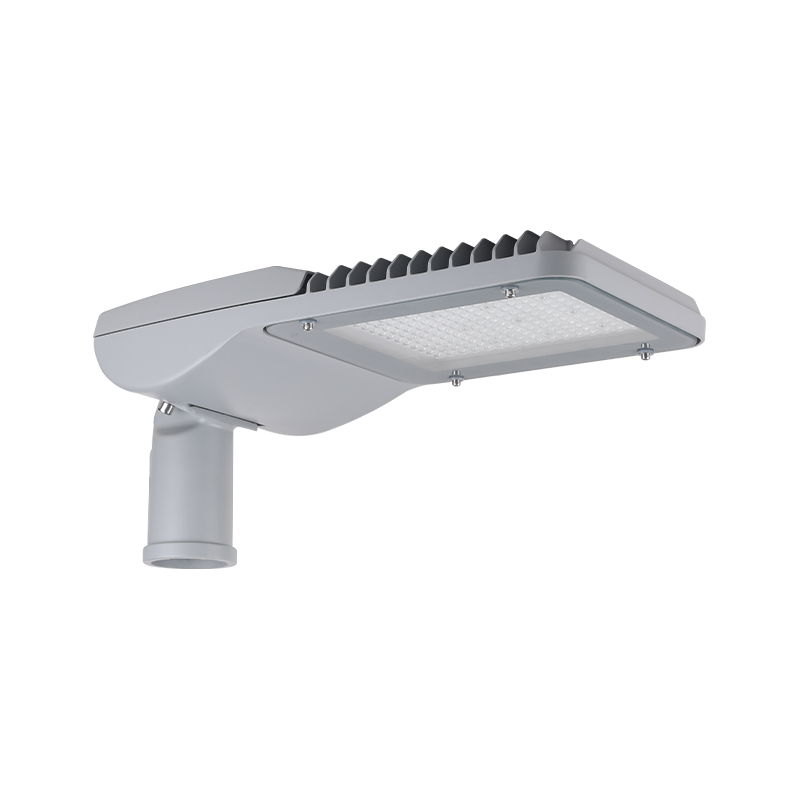

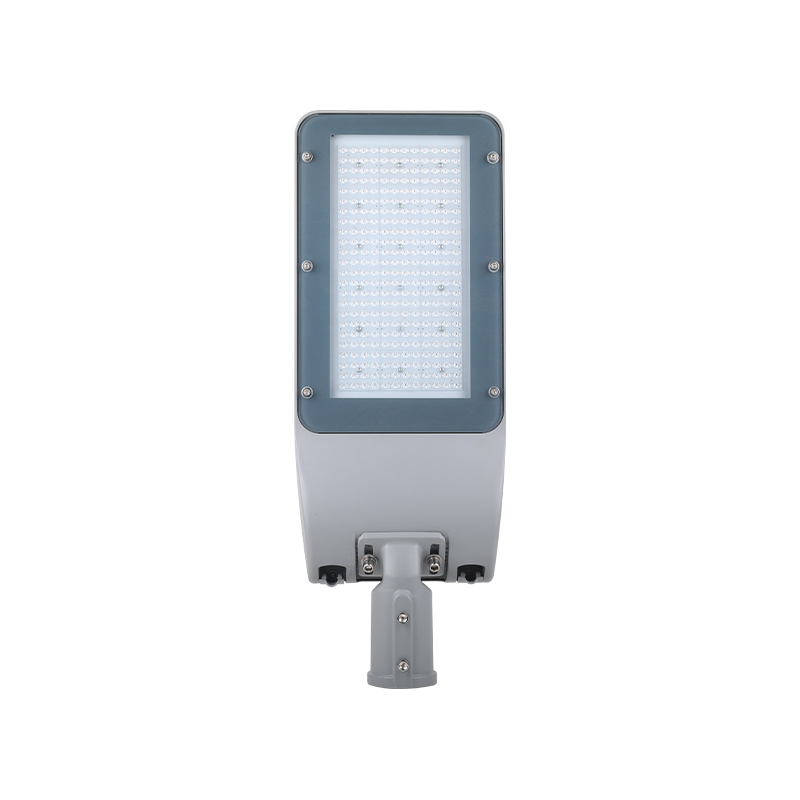

Name: Hochdruck-Aluminium-Druckgussgehäuse ATLANTIC PRO LED-Straßenlaternen
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Produktbeschreibung

EIGENSCHAFTEN
1. Erhältlich in sechs Größen, kostengünstiger für Projekte.
5050/3030-Chip-LED, 120–180 lm/W. Hochdruck-Aluminium-Druckgussgehäuse mit langlebiger, korrosionsbeständiger Polyester-Pulverbeschichtung.
2. IP66, lk09 10 kV/20 kV SPD optional.
3. Einstellbarer Zapfenwinkel 0 ± 15°.
4. Das einzigartige abnehmbare Design ermöglicht eine schnelle Demontage des oberen Gehäuses und der Treiberplatine ohne die Hilfe von Werkzeugen, was die Inspektion, Reparatur und den Austausch interner Komponenten erleichtert und die Wartungseffizienz der Ausrüstung verbessert.
5. Sicherheitsschalter/Fozuzelle/Kurzschlusskappe/Smart-Sensor optional auf Anfrage. 5 Jahre Garantie.

HAUPTANWENDUNGEN

STRAßE & AUTOBAHN

BRÜCKEN

STÄDTISCHE & WOHNGEBIETE

PLATZ- UND FUßGÄNGERBEREICHE

TECHNISCHE SPEZIFIKATIONEN

SPEZ

MINI

MIDI

MAXI

Wattzahl

30-75 W

80-150 W

150–200 W

Eingangsspannung

100–277 V/50–60 Hz

Farbtemperatur

3000–6500 K

Farbwiedergabeindex

CRI>70

Betriebstemperatur

-40℃~ 50℃

Gehäusematerial

ADC12

Schutz vor Eindringen

IP66

Schlagfestigkeit

IK08/IK09 optional

Überspannungsschutz

10KV/20KV

Diffusor

Gehärtetes Glas

Zapfen Durchmesser

50mm/60mm

Gewicht

4,3 kg

5,6 kg

6,8 kg

DESIGN IM DETAIL

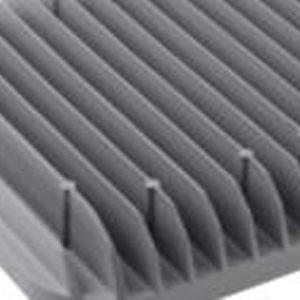

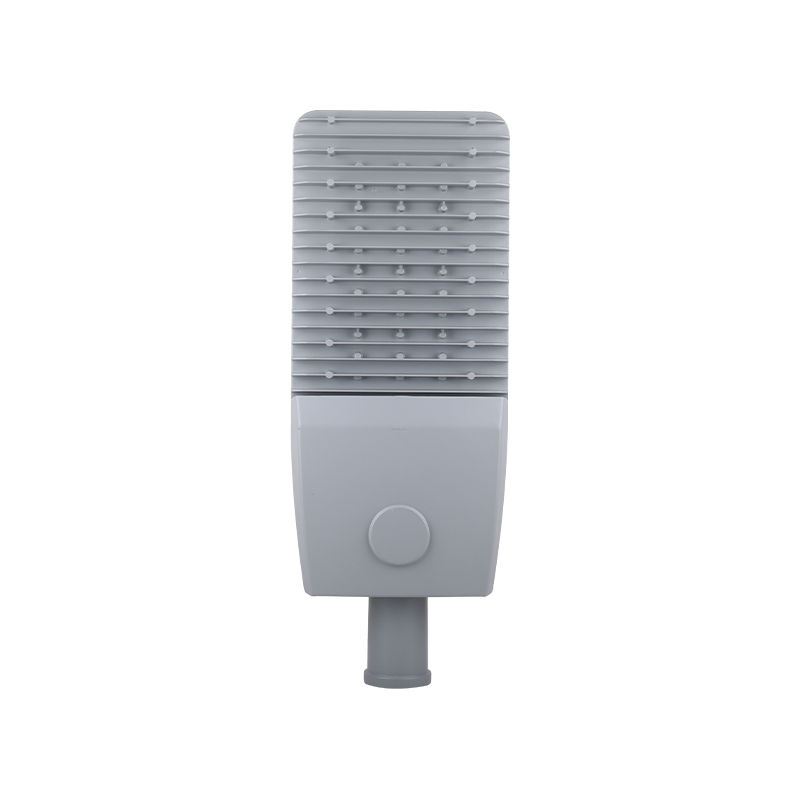

Körper
Robustes Aluminiumgussgehäuse mit korrosionsbeständiger Polyester-Pulverbeschichtung.

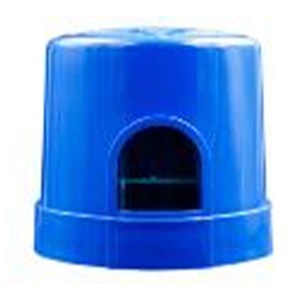

Fotokontrolle (optional)
Optional mit NEMA-Buchse und Fotozelle/Kurzschlusskappe.

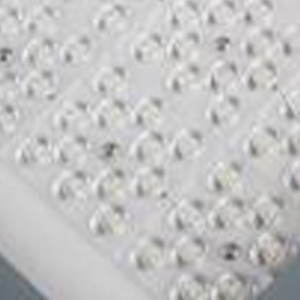

LED-Chips
Lumileds 3030- und 5050-LED-Chips mit einer Leuchteneffizienz von bis zu 150 lm/W und einer langen Lebensdauer von 50.000 Stunden.

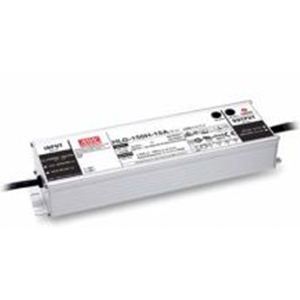

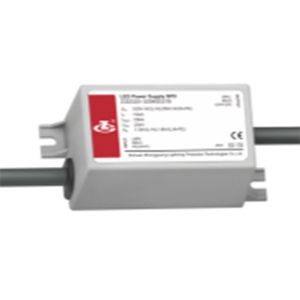

Netzteil
Hochleistungs-LED-Treiber
- 0-10V-Dimmung auf Anfrage
- Fahrermarke kann zwischen wählen
MOSO, Meanwell, Philips, Osram.

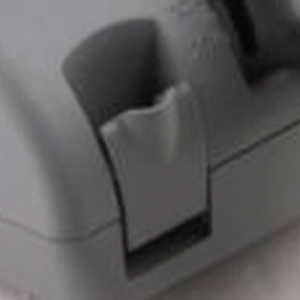

Schnallen
Werkzeugloses Öffnen des Getriebefachs, einfache Wartung.

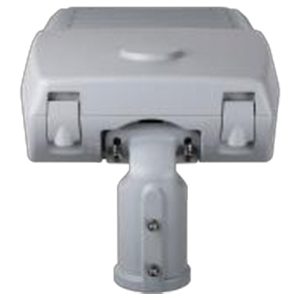

Zapfen

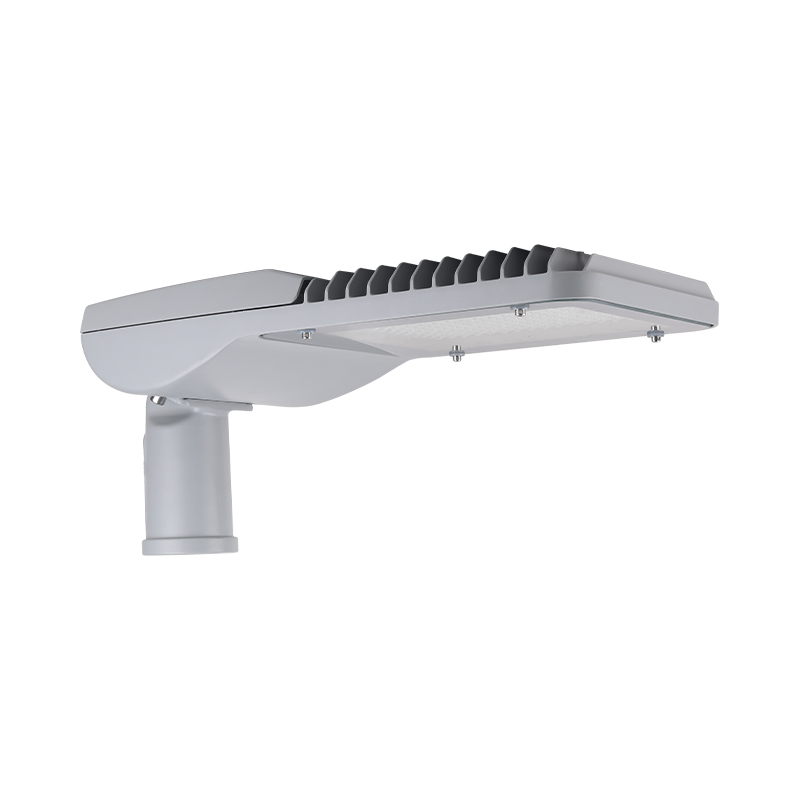

Großer einstellbarer Winkel von 0°–±15° für seitlichen Einstieg und Mastaufsatzmontage.

Stromtrennschalter
Automatisches Ausschalten der Leuchte beim Öffnen des Getriebefachs und Einschalten nach dem Schließen, Sicherheit für die Arbeiter bei Wartungsarbeiten.

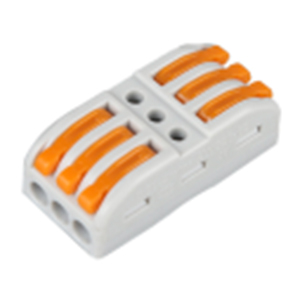

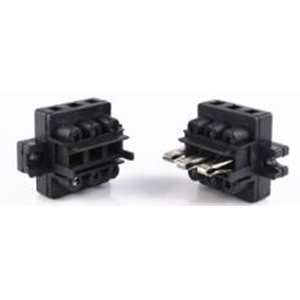

Stecker
Schnellsteckverbindung, werkzeuglos, zeitsparend.

SPD
10 kV (20 kV optional) Überspannungsschutzgerät, zuverlässigerer Schutz für das LED-Netzteil.

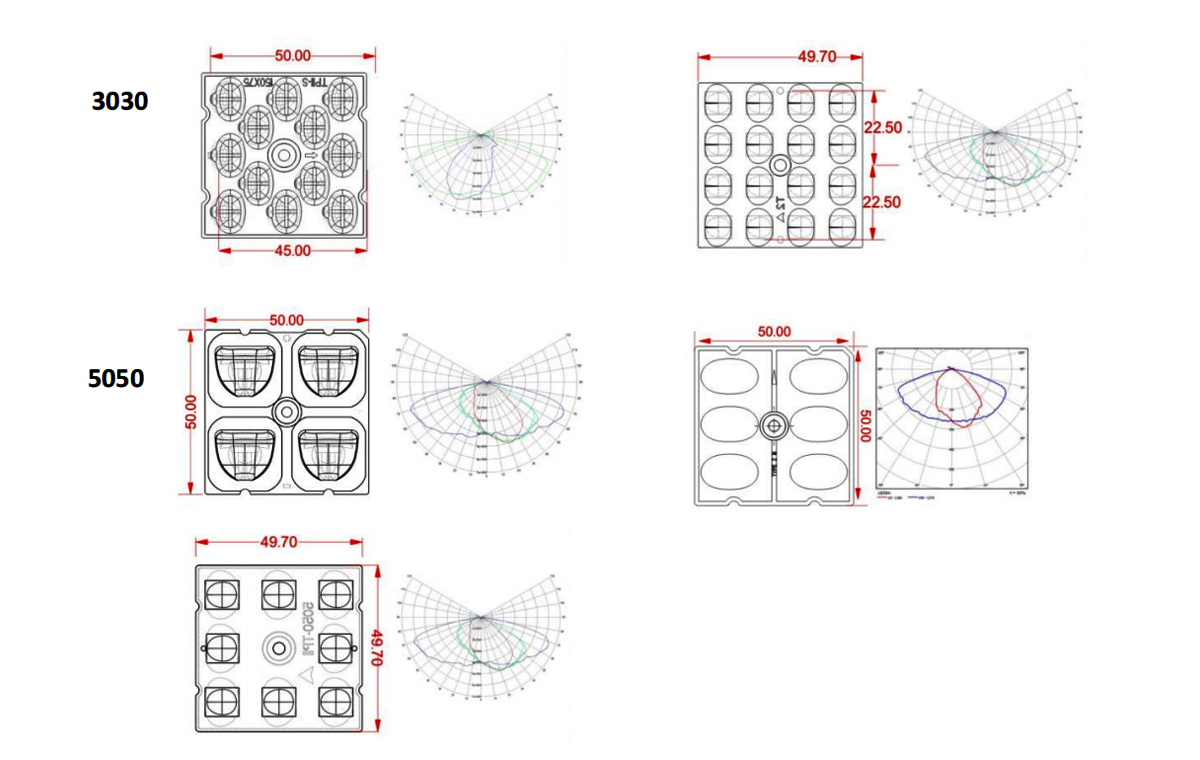

OPTIK VERFÜGBAR

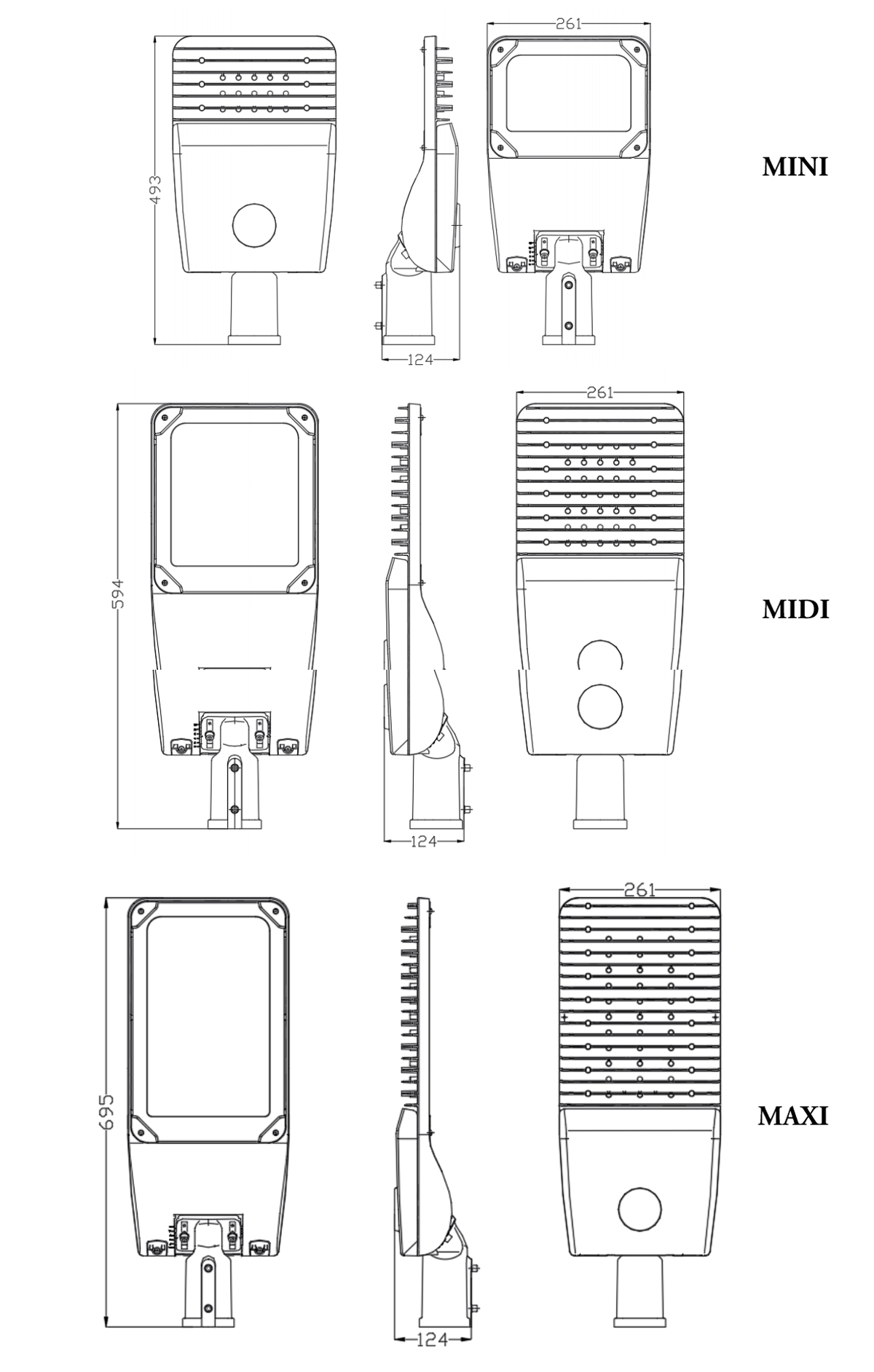

ABMESSUNGEN (mm)

BESTELLINFORMATIONEN

Bestellen Code

LED Typ

LEDMenge

Optik
Menge

Bewertet Wattzahl

Leuchte
Effizienz auf to

Leuchtend Flussmittel

CCT

CRI

ATP101

3030

60w

120lm/w

9600lm

3000K-6500K

>70

ATP201

3030

192

120w

120lm/w

14400lm

3000K-6500K

>70

ATP301

3030

288

180w

120lm/w

21600lm

3000K-6500K

>70

Bemerkung:
- Die Wattzahl kann auf Projektanfrage angepasst werden.
- Standardgehäusefarbe hellgrau, andere Farben können auf Anfrage lackiert werden.

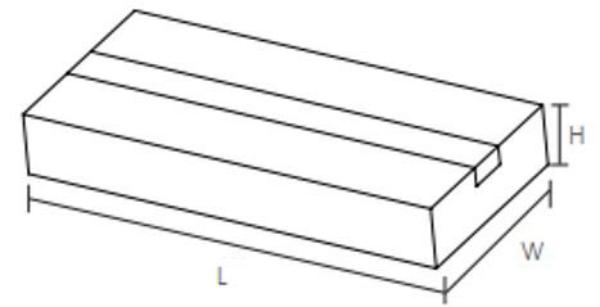

LOGISTIKDATEN

MODELL

Verpackungseinheit
(Stück/Karton)

Kartongröße (mm)
(Länge*Breite*Höhe)

Nettogewicht

Bruttogewicht

Lautstärke

ATLANTICPRO MINI

510*280*180mm

4,3 kg

4,8 kg

25,7 dm³

ATLANTICPRO MIDI

610*280*180mm

5,6 kg

6,2 kg

30,7 dm³

ATLANTICPRO MAXI

710*280*180mm

6,8 kg

7,5 kg

35,7 dm³

INSTALLATION

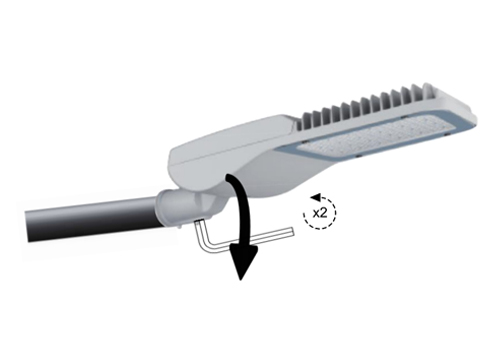

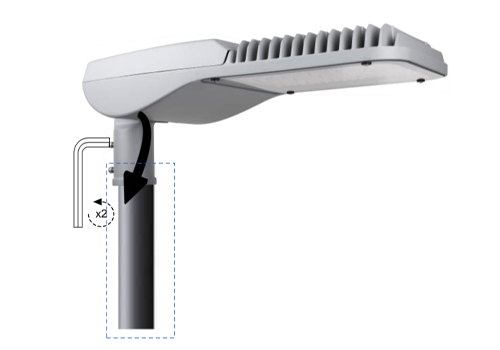

Befestigen Sie die Leuchte mit einem Inbusschlüssel am Mast.

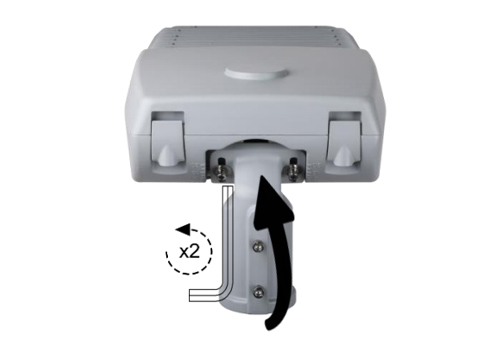

Lösen Sie die Schrauben mit einem Inbusschlüssel und drehen Sie den Zapfen, um ihn in die seitliche Einstiegsposition zu bringen.

Für die Montage der Leuchte sind nur Einhandwerkzeuge erforderlich.

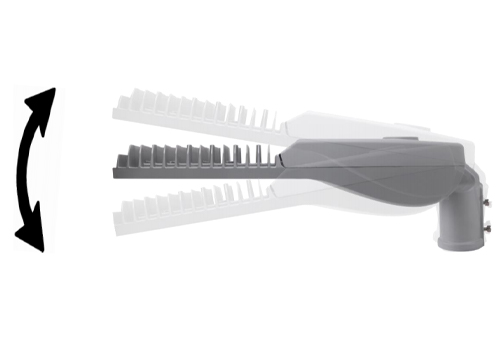

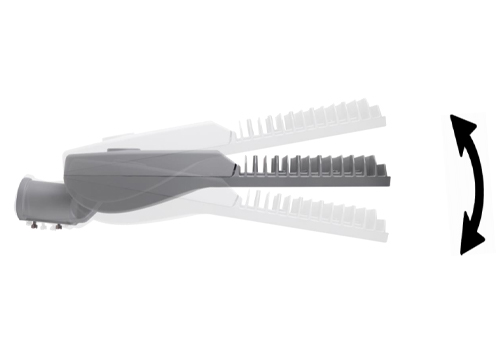

-15° bis 15°.

-15° bis 15°, Zapfenwinkel kann um -15°, -10°, 0°, 5°, 10°, 15° eingestellt werden.

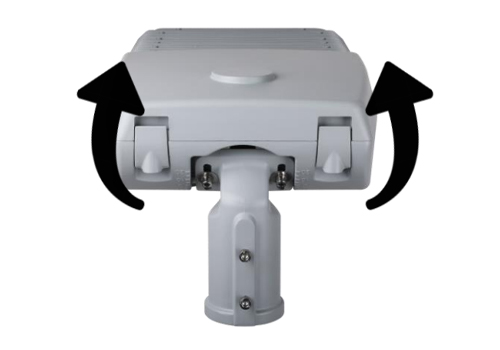

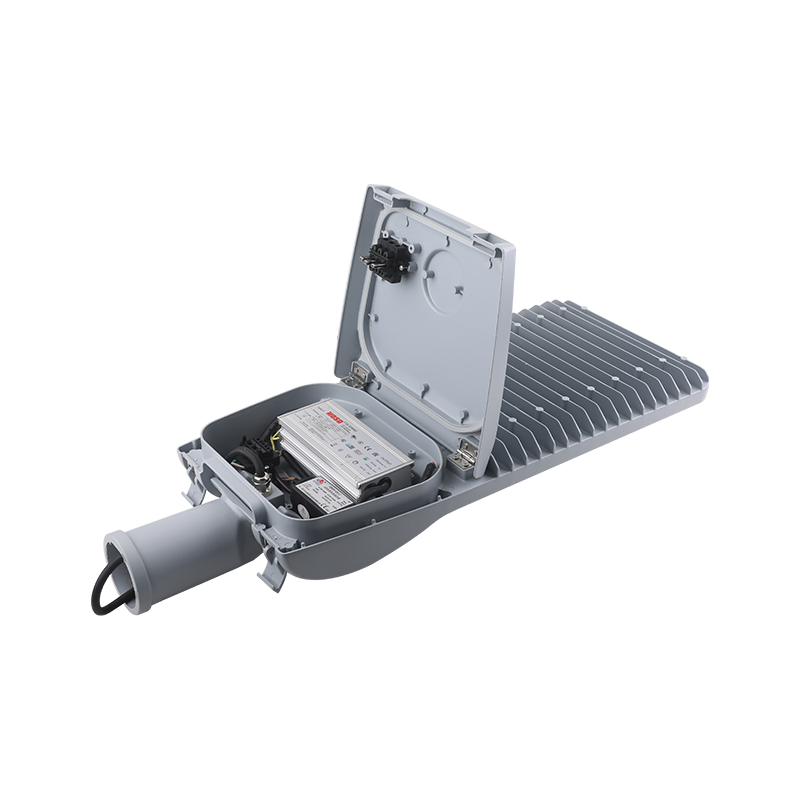

Drücken Sie zwei Schnallen, um das Ausrüstungsfach zu öffnen.

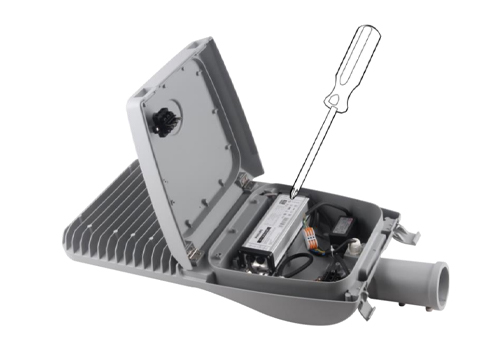

Bringen Sie die Getriebefachabdeckung in die verriegelte Position, lösen Sie mit einem Kreuzschraubendreher die Schrauben, ersetzen Sie die defekten elektronischen Teile und verriegeln Sie dann das Getriebefach.

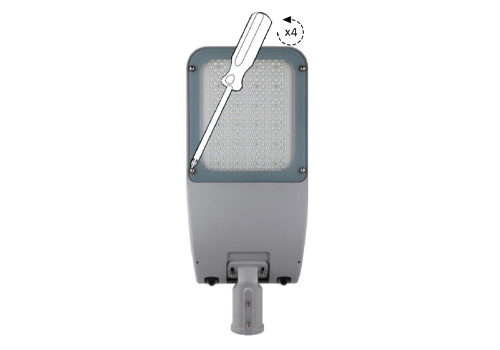

Lösen Sie die Schrauben und entfernen Sie das Glas. Lösen Sie dann die an der Platine befestigten Schrauben weiter, entfernen Sie die fehlerhafte Platine und ersetzen Sie sie durch eine neue. Verbinden Sie jedes Teil und ziehen Sie es Schritt für Schritt wieder fest.
