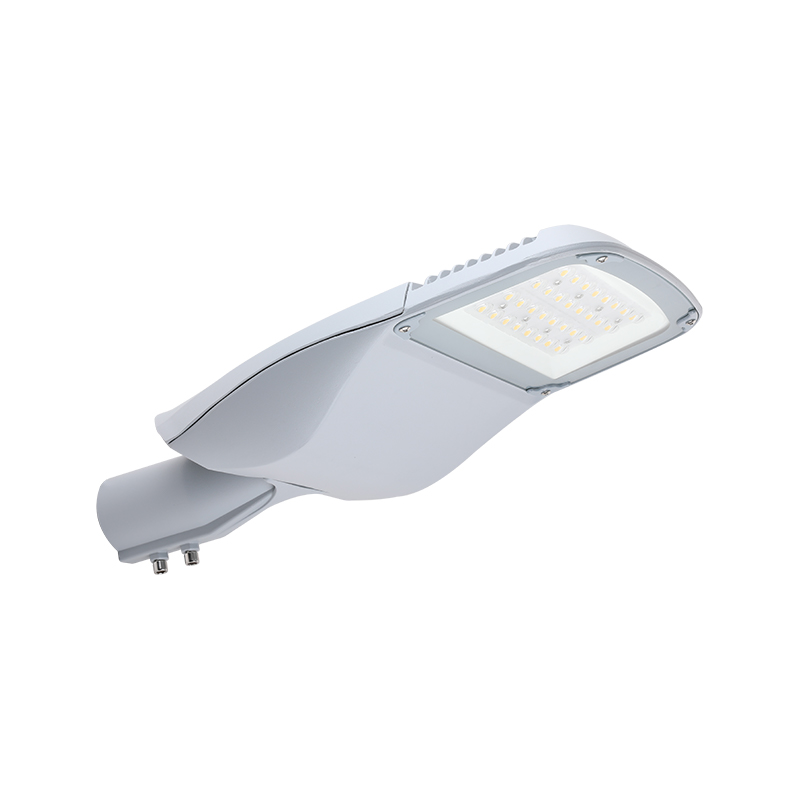

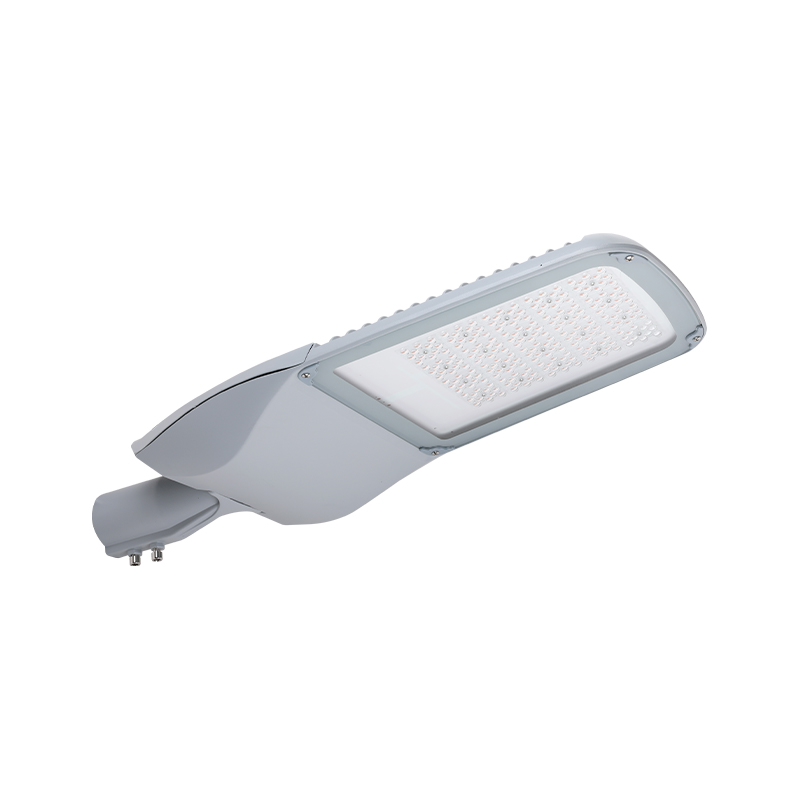

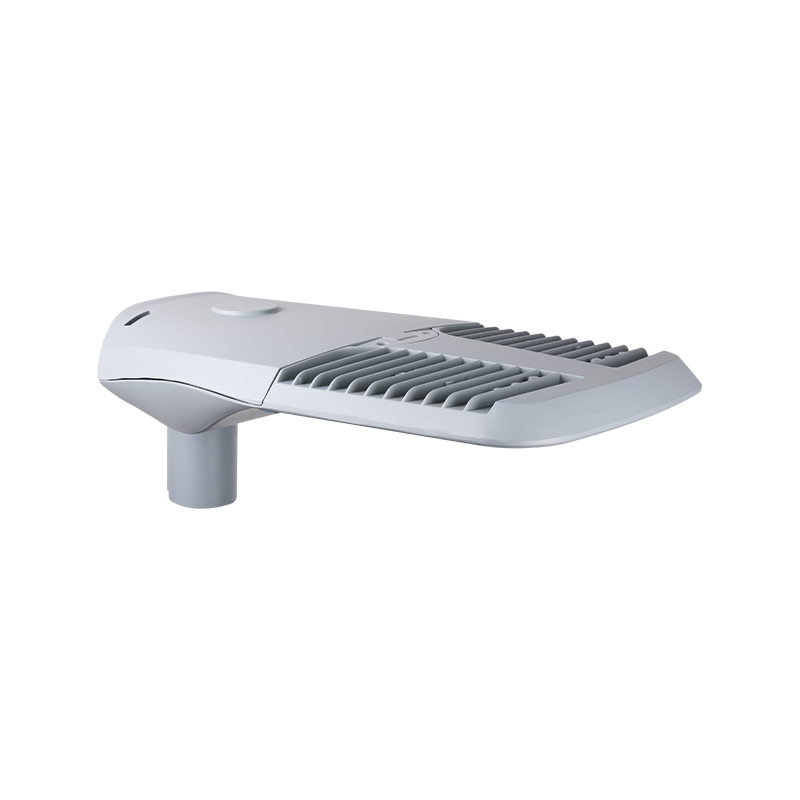

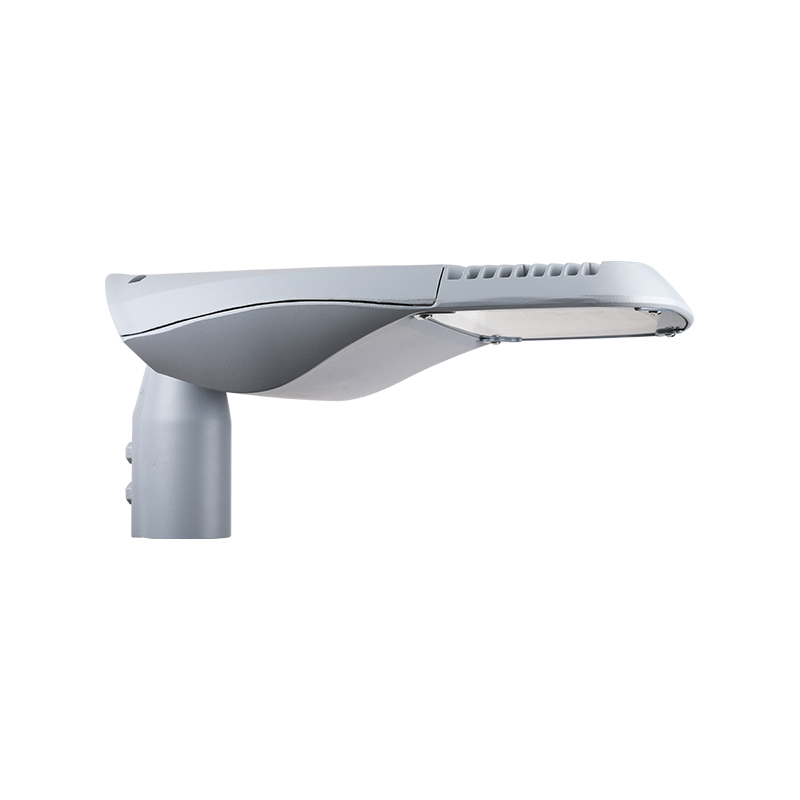

3030/5050 SMD LED-Chip LED-Straßenlaterne der FORTUNE-Serie

Produktbeschreibung

FORTUNE bietet drei Größen für unterschiedliche Szenarien und verbessert so die Flexibilität und Kosteneffizienz des Projekts erheblich. Gleichzeitig unterstützt das Gerät winkelverstellbare Steckdosen, die den unterschiedlichen Anforderungen der Seiteneingangs- und Säulenmontage gerecht werden und den Benutzern großen Komfort bieten.
Was die Wartung anbelangt, kann das Gerät das Getriebegehäuse ohne Werkzeug leicht öffnen, und es ist auch sehr bequem, den Getriebeträger auszutauschen, was die Wartungsschwierigkeiten erheblich reduziert und die Lebensdauer verlängert. Das gewählte optische Linsendesign sorgt nicht nur für eine asymmetrische Lichtverteilung, sondern reduziert auch wirksam die Blendung, verbessert die Gleichmäßigkeit des Lichts und bietet Benutzern ein komfortableres Lichterlebnis. Auch die LED-Lichtquelle und das Getriebedesign der Geräte bieten Potenzial für zukünftige Upgrades. Benutzer können sie bei Bedarf problemlos austauschen, um die Leistung der Geräte weiter zu verbessern.
Der Körper besteht aus Hochdruck-Aluminiumdruckguss und die Oberfläche ist mit einer korrosionsbeständigen Polyester-Pulverbeschichtung versehen. Es ist nicht nur schön und langlebig, sondern weist auch eine gute Korrosionsbeständigkeit auf und kann sich an verschiedene komplexe Umgebungen anpassen. Das Kühlkörperdesign nutzt eine effiziente Wärmeableitungstechnologie, um die Stabilität und Sicherheit der Geräte im Langzeitbetrieb zu gewährleisten und so die Lebensdauer der Geräte effektiv zu verlängern.

HAUPTANWENDUNGEN

STRAßE & AUTOBAHN

BRÜCKEN

STÄDTISCHE & WOHNGEBIETE

PLATZ- UND FUßGÄNGERBEREICHE

TECHNISCHE SPEZIFIKATIONEN

SPEZ	MINI	MIDI	MAXI
Wattzahl	50-80W	80-150 W	100–200 W
Eingangsspannung	100–277 V/50–60 Hz
Farbtemperatur	3000–6500 K
Farbwiedergabeindex	CRI>70
Betriebstemperatur	-40 ℃ ~ 50 ℃
Gehäusematerial	ADC12
Schutz vor Eindringen	IP66
Schlagfestigkeit	IK08
Überspannungsschutz	10KV/20KV
Diffusor	Gehärtetes Glas
Zapfendurchmesser	60mm
Gewicht	5,9 kg	7,5 kg	8,8 kg

DESIGN IM DETAIL

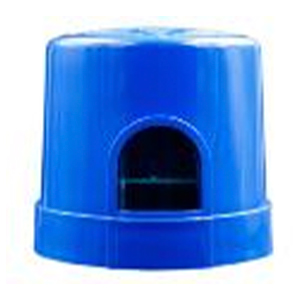

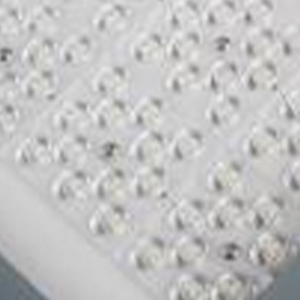

LED-Chips Lumileds 3030- und 5050-LED-Chips mit einer Leuchteneffizienz von bis zu 150 lm/W und einer langen Lebensdauer von 50.000 Stunden.	Fotokontrolle (optional) Optional mit NEMA-Buchse und Fotozelle/Kurzschlusskappe.

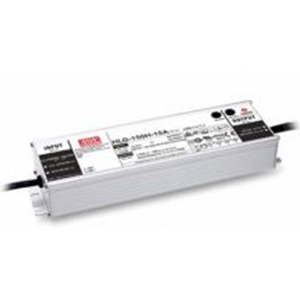

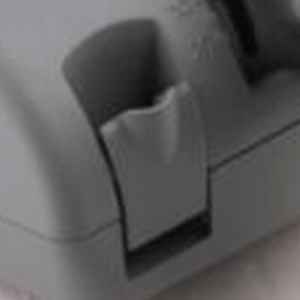

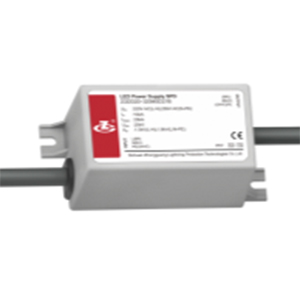

Netzteil Hochleistungs-LED-Treiber -0-10V-Dimmung auf Anfrage -Fahrermarke kann zwischen wählen MOSO, Meanwell, Philips, Osram.	Schnallen Werkzeugloses Öffnen des Getriebefachs, einfache Wartung.

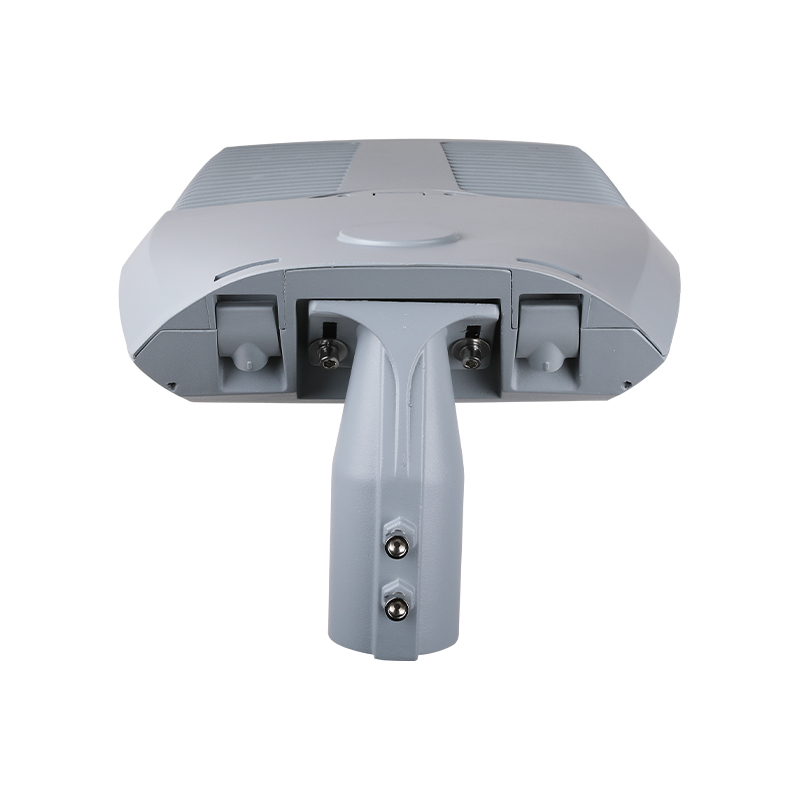

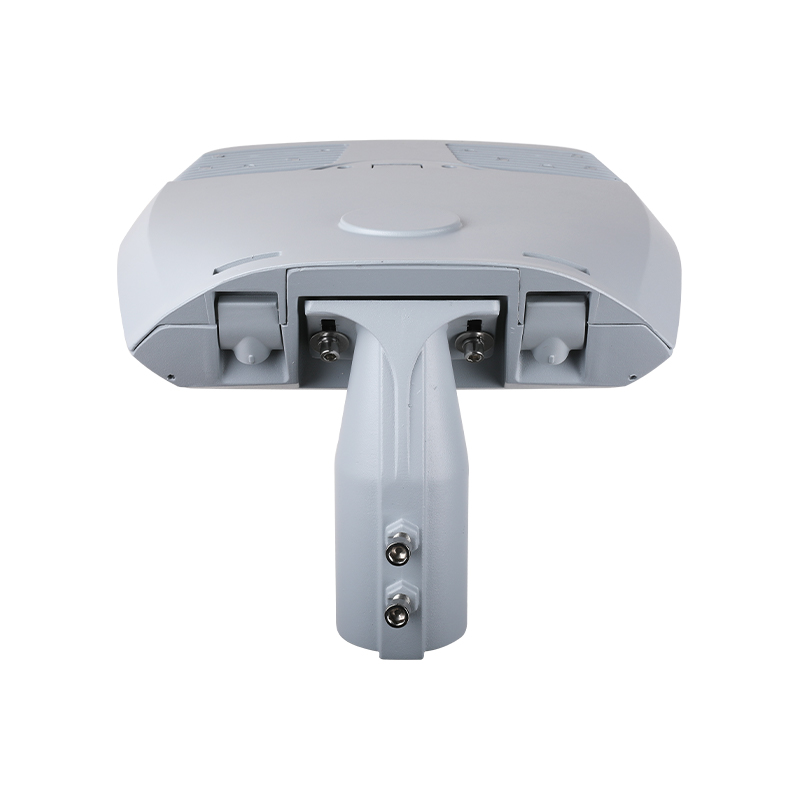

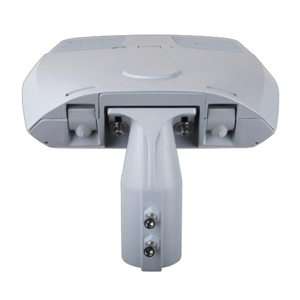

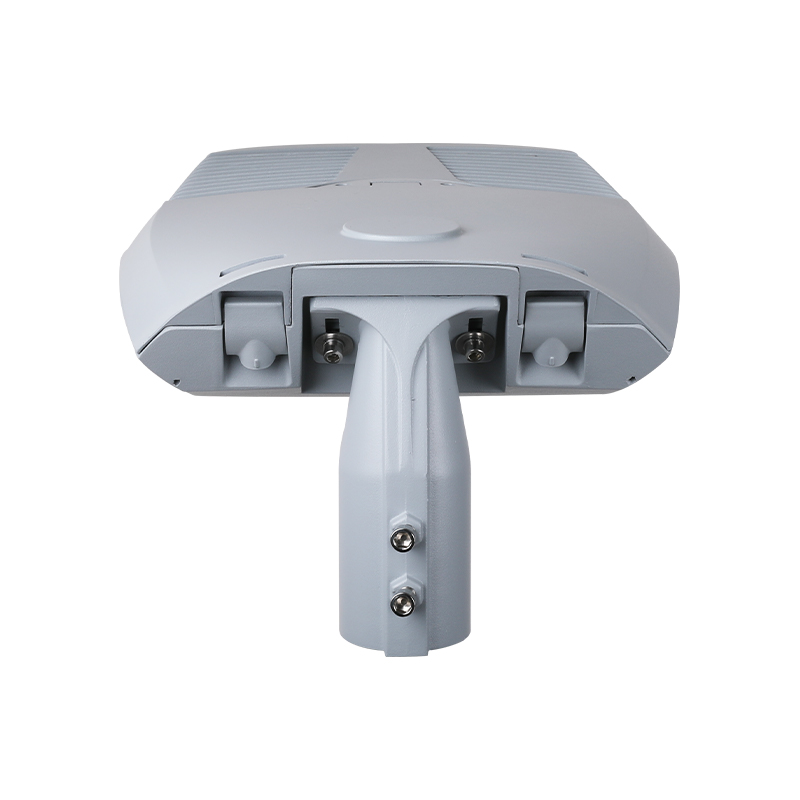

Zapfen Großer einstellbarer Winkel von 0°–±15° für seitlichen Einstieg und Mastaufsatzmontage.	Stromtrennschalter Automatisches Ausschalten der Leuchte beim Öffnen des Getriebefachs und Einschalten nach dem Schließen, Sicherheit für die Arbeiter bei Wartungsarbeiten.

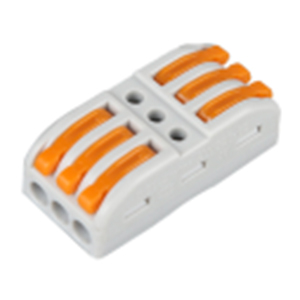

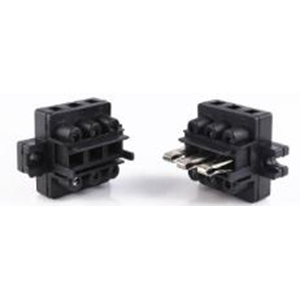

Stecker Schnellsteckverbindung, werkzeuglos, zeitsparend.	SPD 10 kV (20 kV optional) Überspannungsschutzgerät, zuverlässigerer Schutz für das LED-Netzteil.

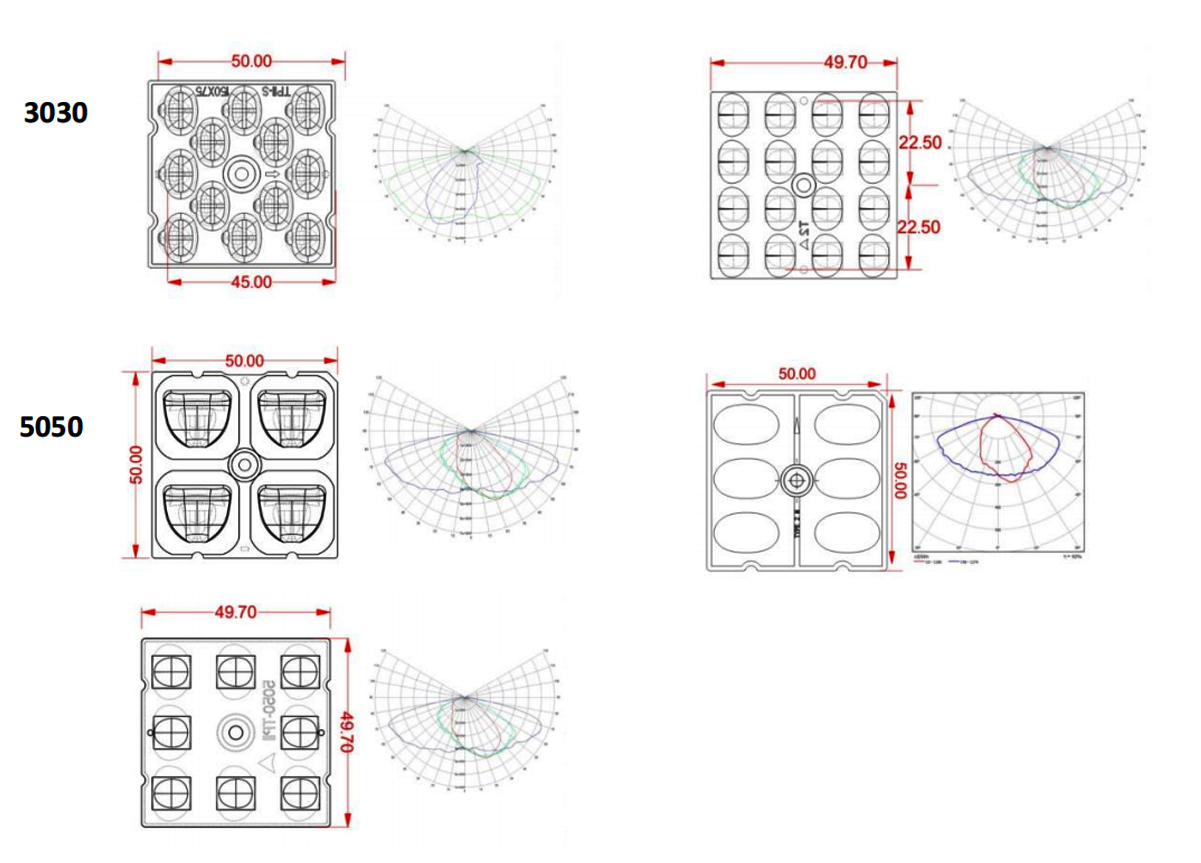

OPTIK VERFÜGBAR

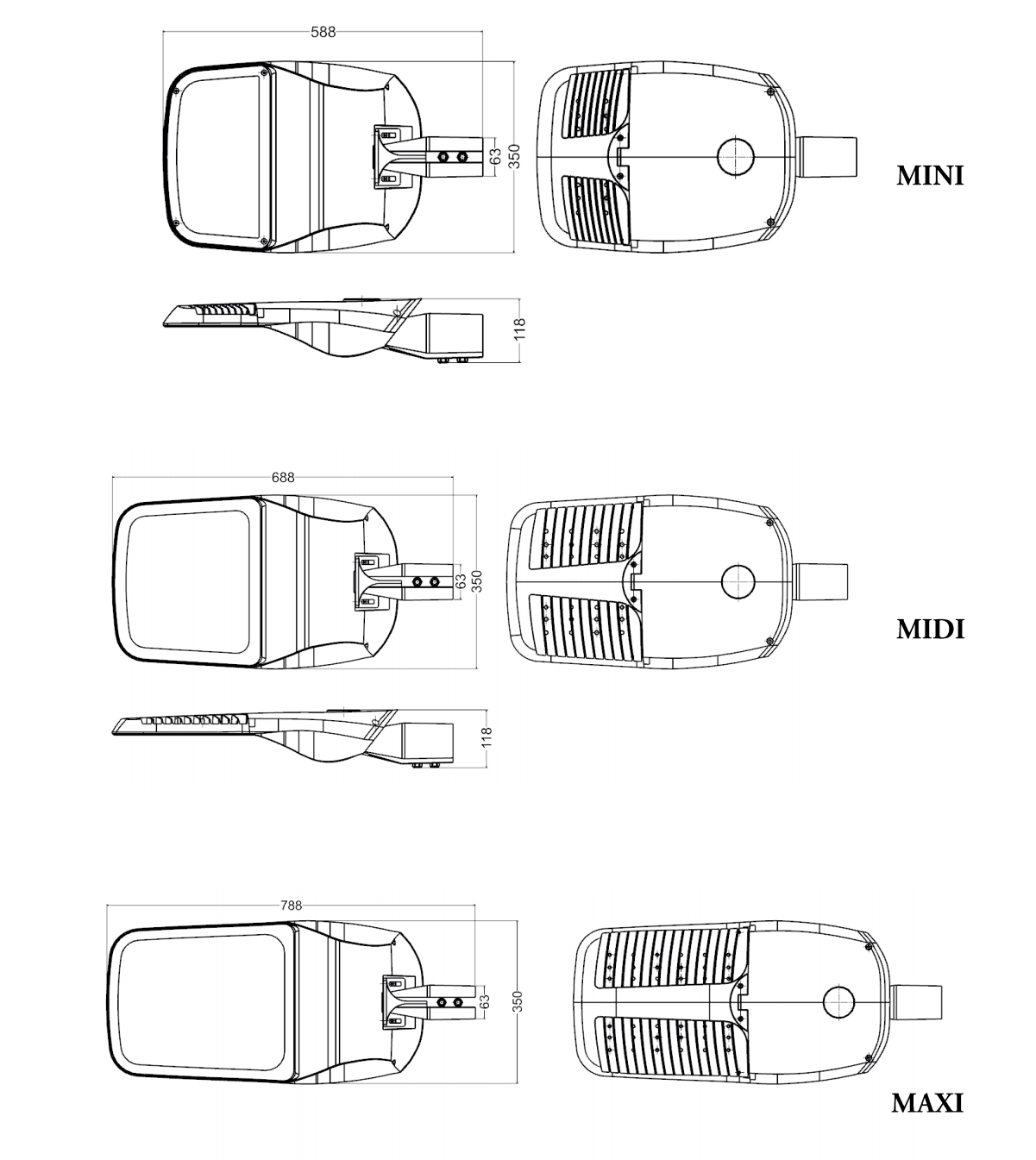

ABMESSUNGEN (mm)


BESTELLINFORMATIONEN

LOGISTIKDATEN

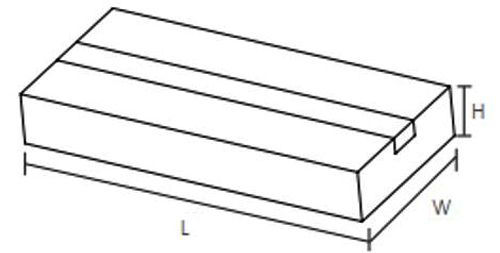

MODELL	Verpackungseinheit (Stück/Karton)	Kartongröße (mm) (Länge*Breite*Höhe)	Nettogewicht	Bruttogewicht	Lautstärke
FORTUNE MINI	1	630*390*180mm	5,9 kg	6,5 kg	44,2 dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2 dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3dm³

INSTALLATION

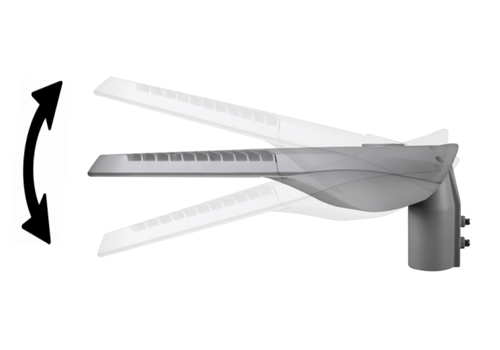

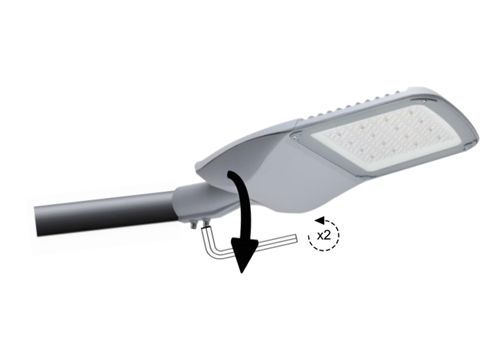

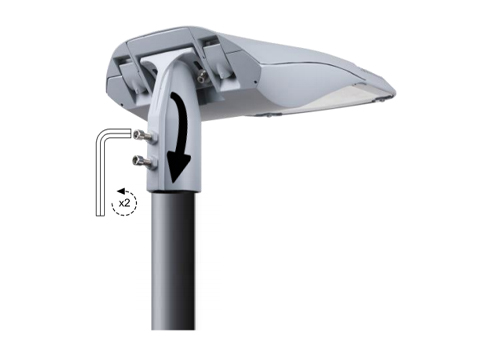

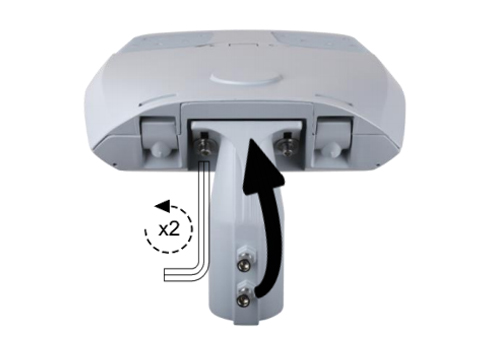

Befestigen Sie die Leuchte mit einem Inbusschlüssel am Mast.	Lösen Sie die Schrauben mit einem Inbusschlüssel und drehen Sie den Zapfen, um ihn in die seitliche Einstiegsposition zu bringen

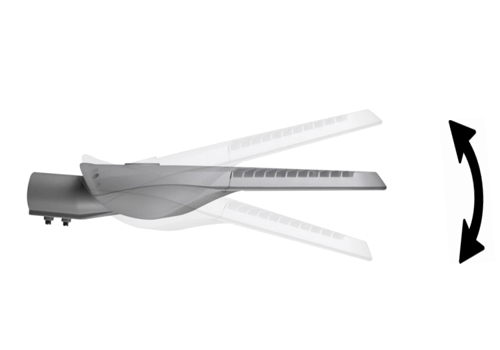

Für die Montage der Leuchte sind nur Einhandwerkzeuge erforderlich.	-15° bis 15°. Der Zapfenwinkel kann um -15°, -10°, 0°, 5°, 10°, 15° eingestellt werden.

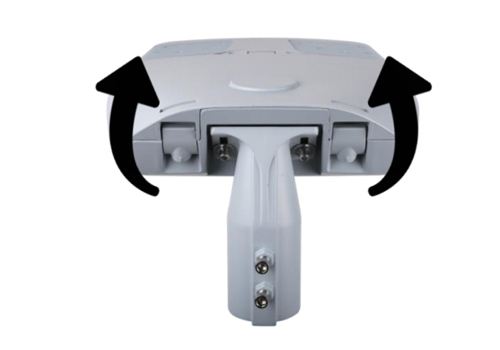

-15° bis 15° Der Zapfenwinkel kann um -15°, -10°, 0°, 5°, 10°, 15° eingestellt werden.	Drücken Sie zwei Schnallen, um das Ausrüstungsfach zu öffnen.

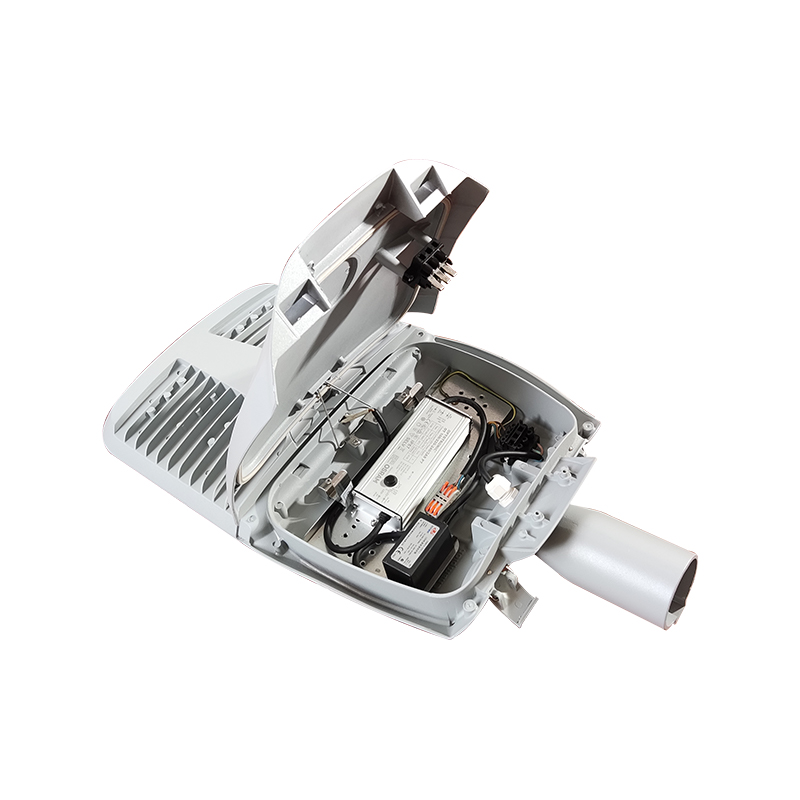

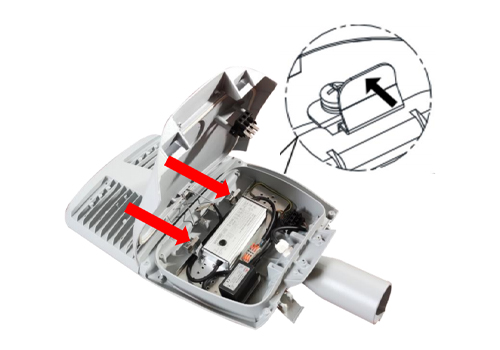

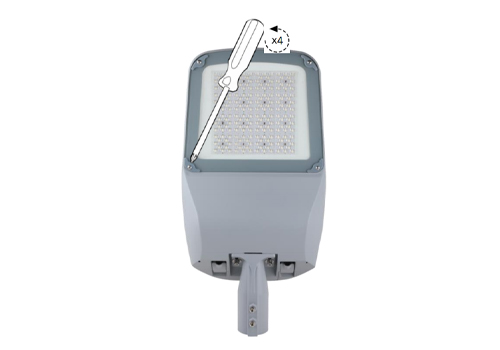

Bringen Sie den Getrieberaumdeckel in die verriegelte Position, drücken Sie die beiden Clips am Band und nehmen Sie die Getriebeplatte heraus, ersetzen Sie die defekten elektronischen Teile durch neue und verriegeln Sie dann den Getrieberaum.	Lösen Sie die Schrauben und entfernen Sie das Glas. Lösen Sie dann die an der Platine befestigten Schrauben weiter, entfernen Sie die fehlerhafte Platine und ersetzen Sie sie durch eine neue. Verbinden Sie jedes Teil und ziehen Sie es Schritt für Schritt wieder fest.
