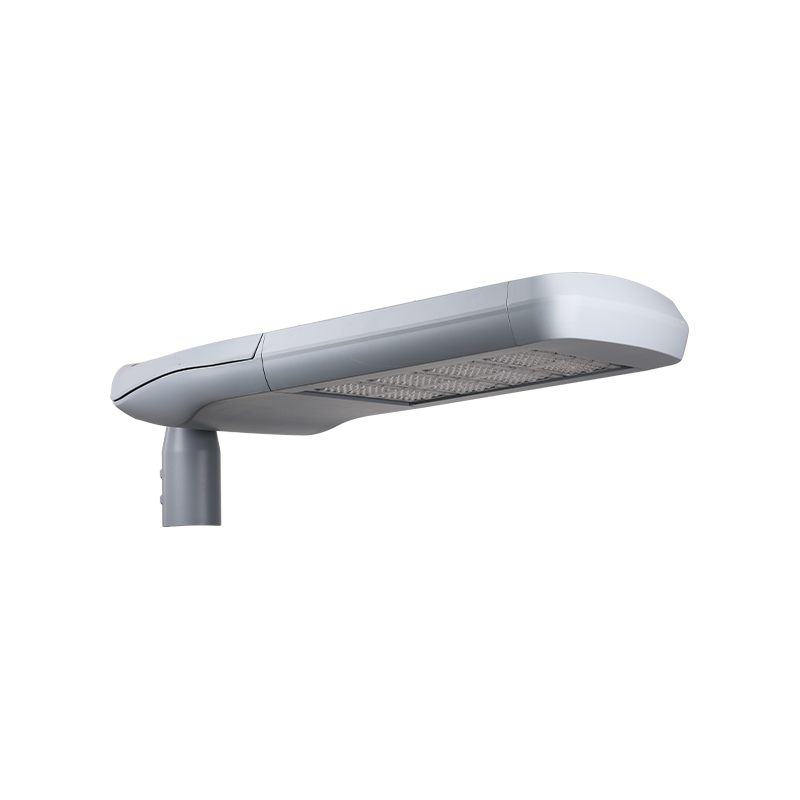

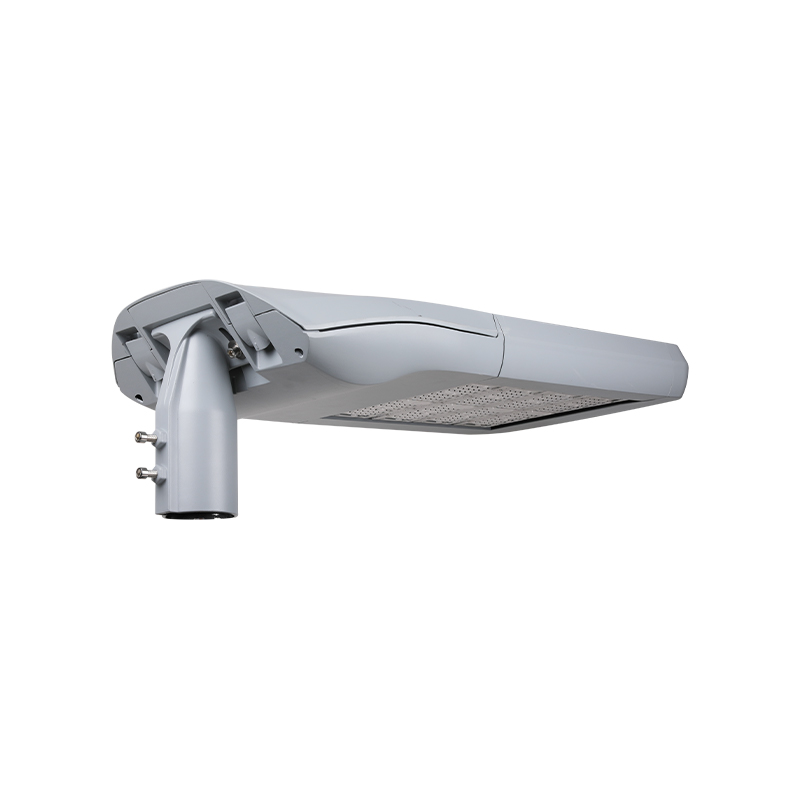

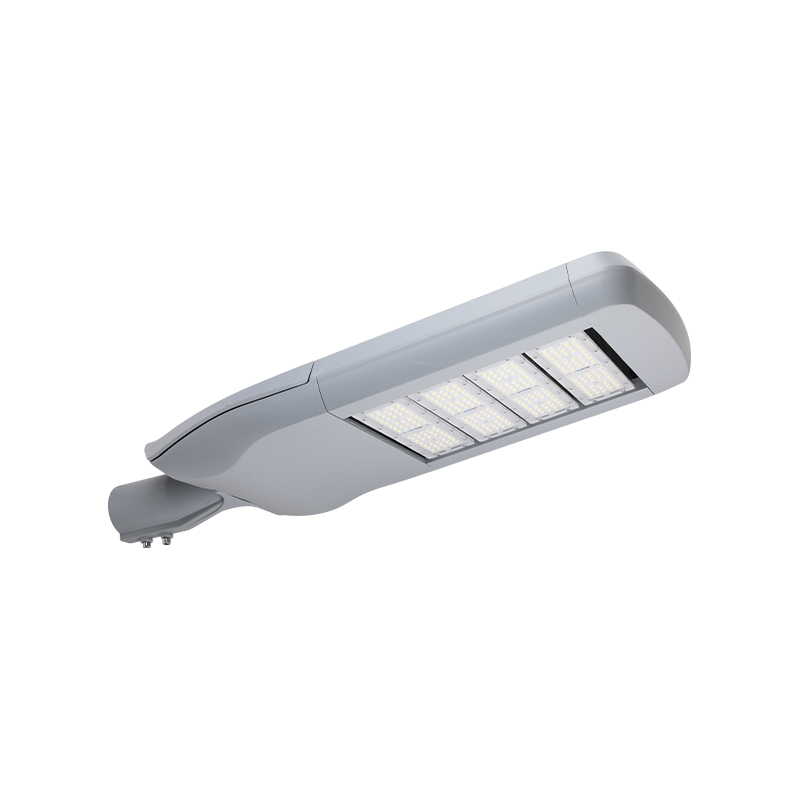

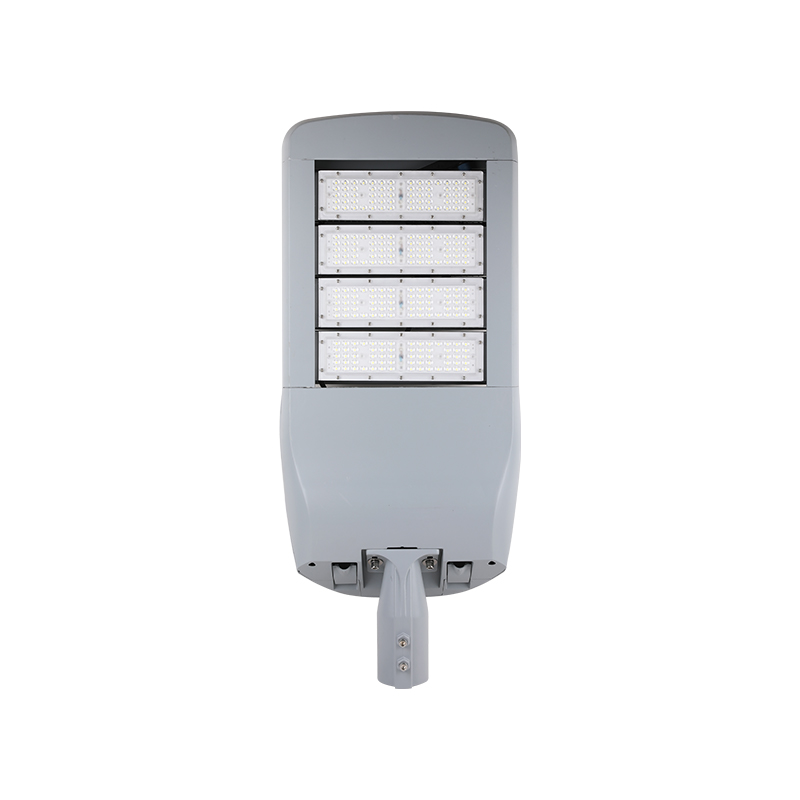

Modulares Motordesign: LED-Straßenlaterne der FORTUNE MODULAR-Serie

Produktbeschreibung

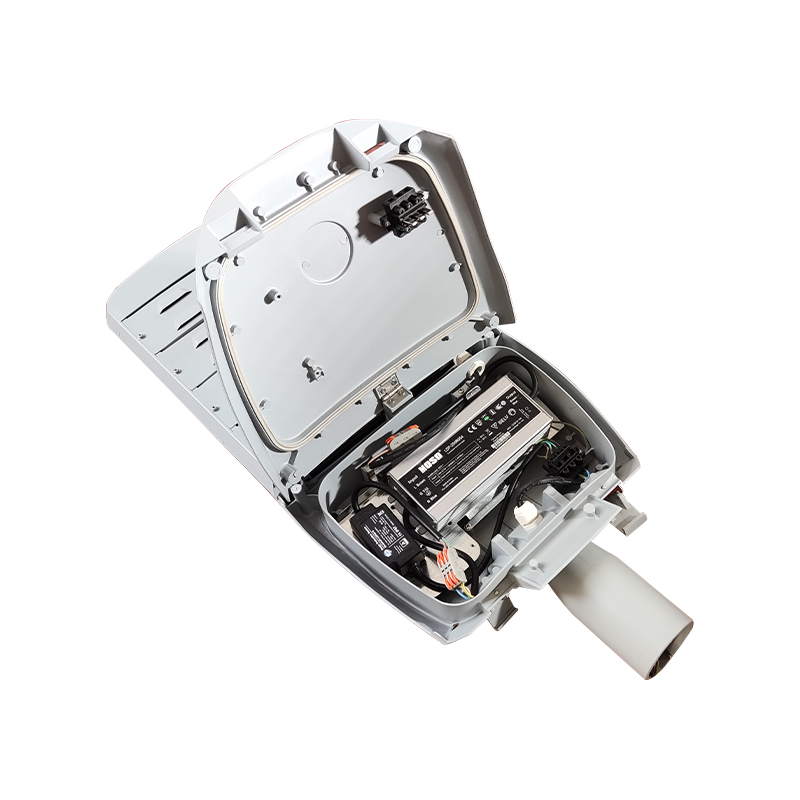

FORTUNE MODULAR bietet viele wesentliche Vorteile. Sein Design und seine Funktionen spiegeln die Merkmale Effizienz, Flexibilität und Zukunftsorientierung wider. Der Geräteraum und der Geräteträger können ohne Werkzeug einfach geöffnet und ausgetauscht werden, was den Wartungsprozess erheblich vereinfacht und die Bedienbarkeit und Zuverlässigkeit der Ausrüstung verbessert. Das Design der modularen LED-Engine kann flexibel von einem Modul auf sechs Modul erweitert werden, was nicht nur den Anforderungen verschiedener Szenarien gerecht wird, sondern auch die Kosteneffizienz deutlich verbessert und Benutzern eine höhere Flexibilität und Anpassungsfähigkeit bietet.
Das Produkt verfügt über ein Gehäuse aus Hochdruck-Aluminiumdruckguss und ist mit einer korrosionsbeständigen Polyester-Pulverbeschichtung überzogen, um die Haltbarkeit und Stabilität der Ausrüstung in rauen Umgebungen zu gewährleisten. Das Sockeldesign mit einstellbarem Winkel unterstützt die seitliche Einführung und die Installation an der Säulenoberseite, was den Komfort und die Anwendbarkeit der Installation weiter verbessert.

HAUPTANWENDUNGEN

STRAßE & AUTOBAHN

BRÜCKEN

STÄDTISCHE & WOHNGEBIETE

PLATZ- UND FUßGÄNGERBEREICHE

TECHNISCHE SPEZIFIKATIONEN

SPEZ	M01	M02	M03	M04	M05	M06
Wattzahl	30-60W	60-120 W	90-180 W	120–240 W	150–300 W	180–360 W
Eingangsspannung	100-277V / 50-60Hz
Farbtemperatur	3000–6500 K
Farbwiedergabeindex	CRI > 70
Betriebstemperatur	-40 ℃ ~ 50 ℃
Gehäusematerial	ADC12
Schutz vor Eindringen	IP66
Schlagfestigkeit	IK08
Überspannungsschutz	10KV/20KV
Zapfendurchmesser	60mm
Gewicht	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

DESIGN IM DETAIL

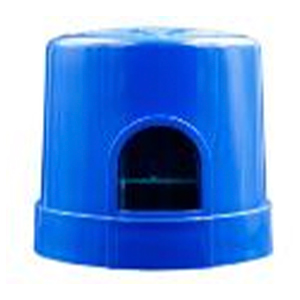

LED-Modul Multiled-Modul optional mit Leuchteneffizienz bis zu 160 lm/W, lange Lebensdauer 50.000 Stunden.	Fozukontrolle (optional) Optional mit NEMA-Buchse und Fotozelle/Kurzschlusskappe.

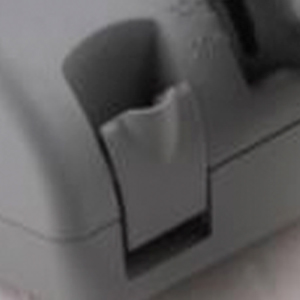

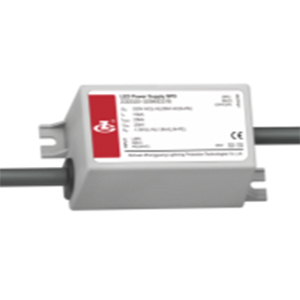

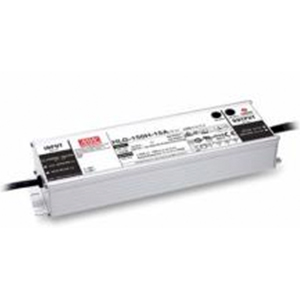

Netzteil Hochleistungs-LED-Treiber - 0-10V-Dimmung auf Anfrage - Fahrermarke kann zwischen wählen MOSO, Meanwell, Philips, Osram.	Schnallen Werkzeugloses Öffnen des Getriebefachs, einfache Wartung.

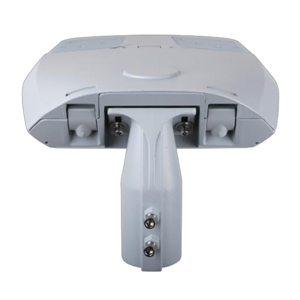

Zapfen Großer einstellbarer Winkel von 0℃±15℃ für seitlichen Einstieg und Mastaufsatzmontage.	Stromtrennschalter Automatisches Einschalten der Leuchte beim Öffnen des Getrieberaums und Einschalten nach dem Schließen, Sicherheit für die Arbeiter bei Wartungsarbeiten.

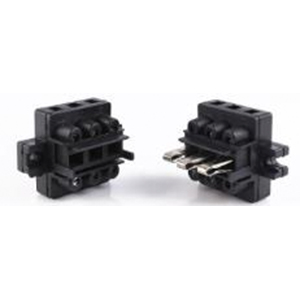

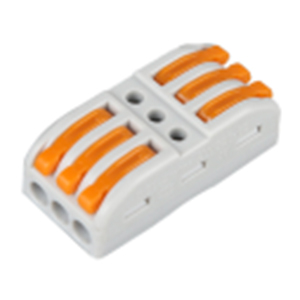

Stecker Schnellsteckverbindung, werkzeuglos, zeitsparend.	SPD 10 kV (20 kV optional) Überspannungsschutzgerät, zuverlässigerer Schutz für das LED-Netzteil.

LED-MODUL VERFÜGBAR

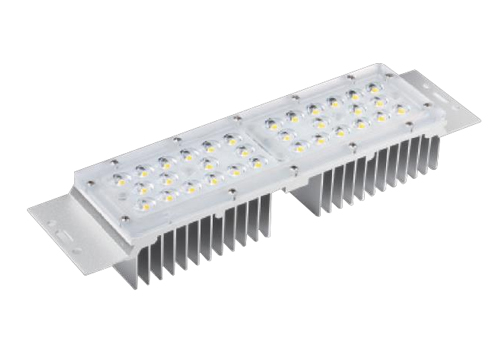

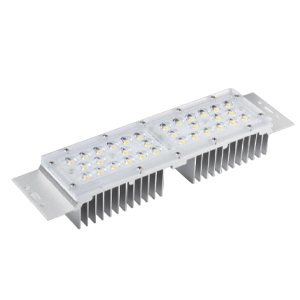

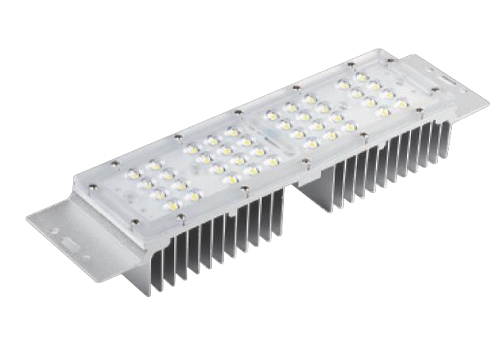

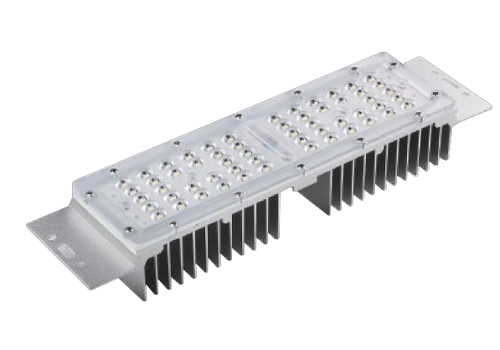

5050 LED-MODUL LED-Anzahl: 32 Stück Leistung: 50 W	3030 LED-MODUL LED-Anzahl: 40 Stück Leistung: 30 W

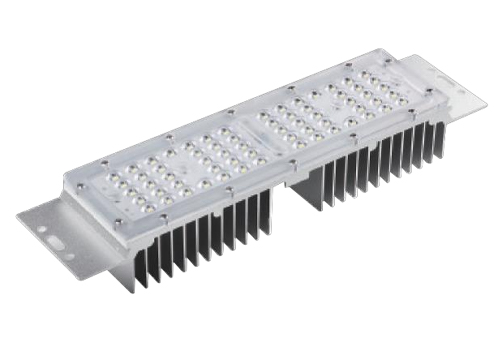

3030 LED-MODUL LED-Anzahl: 56 Stück Leistung: 50 W	3030 LED-MODUL LED-Anzahl: 64 Stück Leistung: 60 W

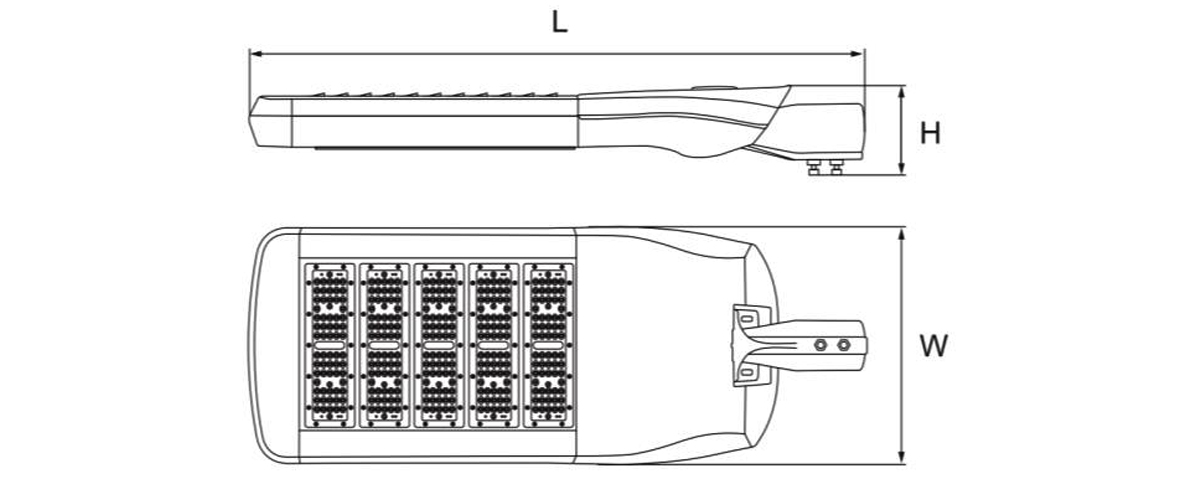

ABMESSUNGEN (mm)

BESTELLINFORMATIONEN

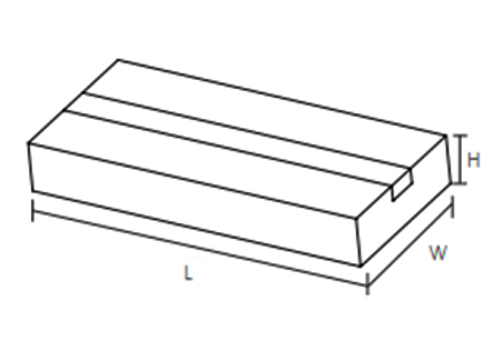

LOGISTIKDATEN

INSTALLATION

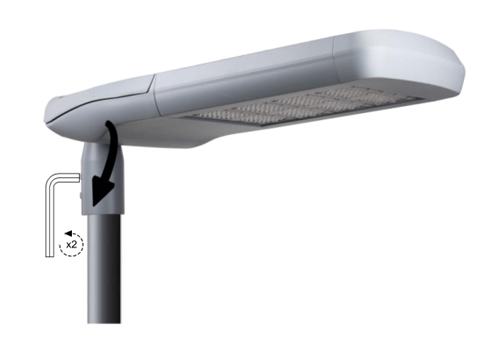

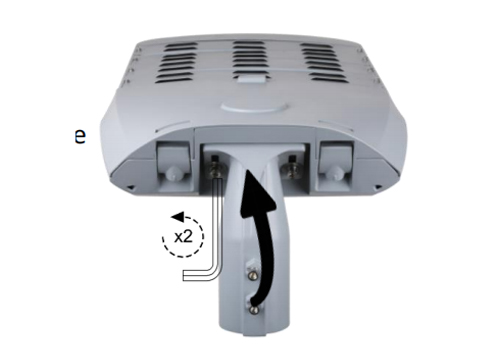

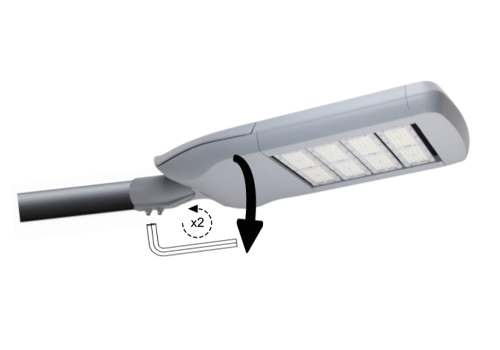

Befestigen Sie die Leuchte mit einem Inbusschlüssel am Mast.	Lösen Sie die Schrauben mit einem Inbusschlüssel und drehen Sie den Zapfen, um ihn in die seitliche Einstiegsposition zu bringen.

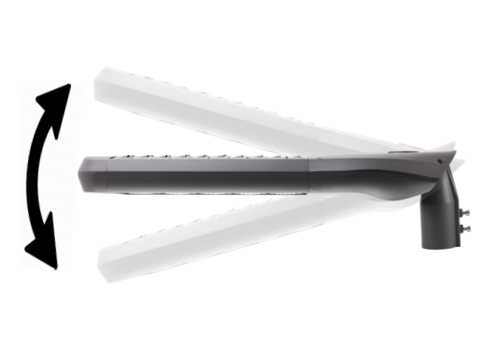

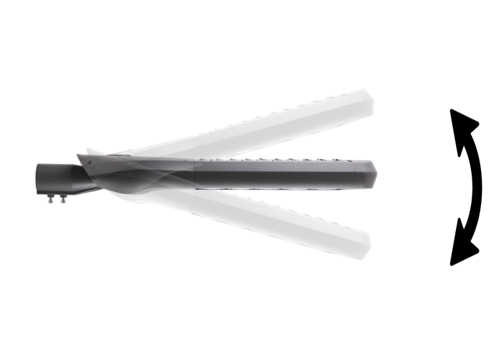

Für die Montage der Leuchte sind nur Einhandwerkzeuge erforderlich.	Der Zapfenwinkel kann um -15°, -10°, 0°, 5°, 10°, 15° eingestellt werden.

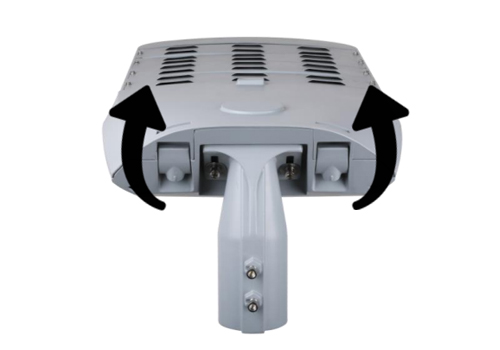

Der Zapfenwinkel kann um -15°, -10°, 0°, 5°, 10°, 15° eingestellt werden.	Drücken Sie zwei Schnallen, um das Ausrüstungsfach zu öffnen.

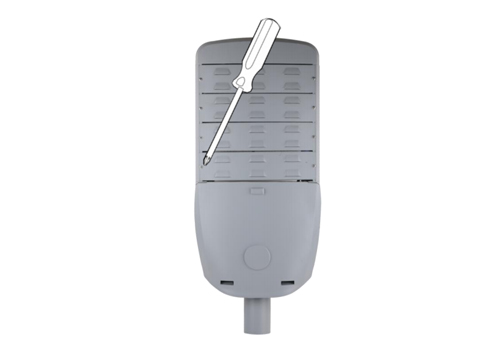

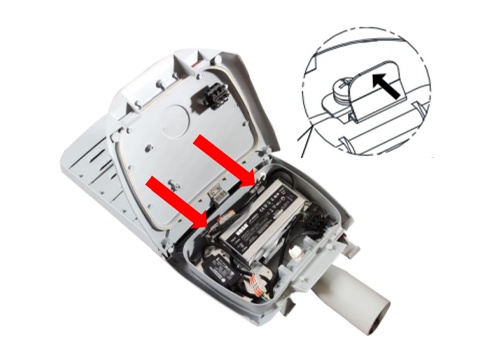

Bringen Sie den Getrieberaumdeckel in die verriegelte Position, drücken Sie die beiden Clips am Band und nehmen Sie die Getriebeplatte heraus, ersetzen Sie die defekten elektronischen Teile durch neue und verriegeln Sie dann den Getrieberaum.	Lösen Sie das hintere Abdeckblech und entfernen Sie es. Lösen Sie dann weiterhin die am Profil befestigten Schrauben, entfernen Sie das defekte LED-Modul und ersetzen Sie es durch ein neues. Verbinden Sie jedes Teil und ziehen Sie es Schritt für Schritt wieder fest.
